单向全波整流电路是一种常用的整流电路，能够将交流电转化为直流电，确保电子设备获得稳定的电源支持。

一、单向全波整流电路的主要组成

单向全波整流电路由多个关键元件构成，共同完成交流到直流的转换过程：

1. 变压器：一般采用带中心抽头的变压器，将交流电压调整至适合整流，并提供相位相反的电压信号。

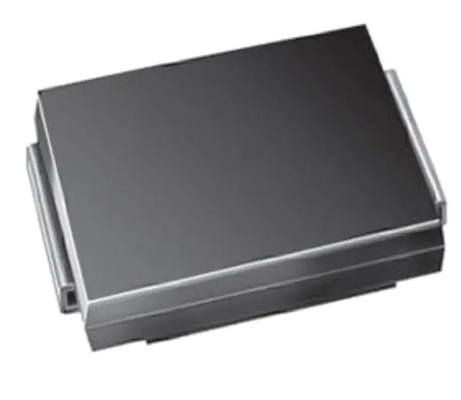

2. 整流二极管：通常使用两只二极管，通过其单向导电特性，使交流电的正负半周都能转化为单方向的电流。

3. 负载元件：接收整流后的电流，产生相应的电压输出，供电子设备使用。

4. 滤波电容（可选）：用于平滑输出电流，减少电压波动，提高直流电的质量。

二、单向全波整流电路的工作机制

单向全波整流电路的工作主要依赖于变压器中心抽头和二极管的配合，通过对交流电正、负半周的电流进行整流，使得输出信号在一个方向上变化。其工作过程如下：

1. 输入交流电

当输入端施加交流电时，变压器会将其转换为两个电压相反但幅值相等的电压，并通过中心抽头分成两个相位互补的半波信号。

2. 正半周导通

当输入交流电处于正半周期时，变压器次级的一侧电压为正，另一侧为负。此时，第一只二极管处于导通状态，允许电流流向负载，而第二只二极管因反向偏置而截止。负载获得正向电流，使输出端形成相应的直流电压。

3. 负半周导通

当交流电压进入负半周期时，第一只二极管截止，第二只二极管导通。此时，变压器的另一绕组端子通过第二只二极管向负载提供电流，使负载上始终保持相同方向的电流流动。

4. 输出信号形成

受整流器件影响，虽然输入电压呈周期性变化，但经过整流后，输出电压仅在单一方向上波动，形成脉动直流电，为后续滤波和稳压提供基础。

三、单向全波整流电路的波形分析

1. 输入电压波形

输入端的电压是标准的正弦波，具有连续的正负交替变化。

2. 输出电压波形

经过整流后，输出电压不再有负半周，而是将负半周的电流“翻转”成正半周。这样，输出电压呈现为一系列间隔相等的脉冲波形。虽然方向单一，但仍然包含较大的波动成分。

3. 滤波后的电压波形

为了提升直流电的稳定性，整流后的信号通常会经过滤波电容处理。滤波电容能够存储电荷，并在电压下降时释放能量，从而减少脉动幅度，填补电压低谷，使输出电压更加平稳，更接近理想的直流电。

四、单向全波整流电路的特点与应用

1. 效率较高：相比半波整流，全波整流利用了输入交流电的两个半周，提高了能量转换效率。

2. 输出电压更平稳：整流后输出电压频率为输入交流电的两倍，有助于滤波并减少电压波动。

3. 结构紧凑，成本适中：该电路不需要额外的二极管桥接结构，适用于低功耗应用。

该电路广泛应用于小型电源模块、低功率充电设备以及需要简单直流供电的电子电路中。通过合理选择二极管和滤波元件，可以进一步优化输出特性，提高供电质量。

结论

单向全波整流电路是一种高效、简单的整流方式，在许多电子设备中都发挥着重要作用。通过对其工作机制和波形的分析，可以更清晰地理解其电流转换过程，并合理优化设计，以满足不同场景的电源需求。
