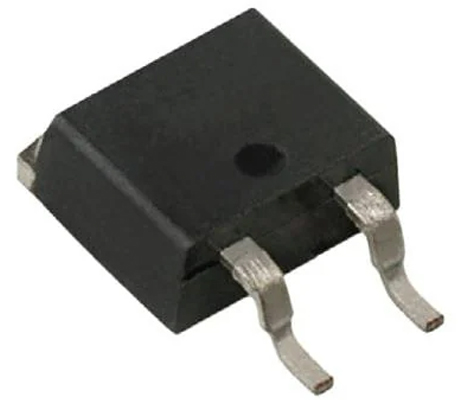

一、结构上的本质差异
单结晶体管的结构较为简洁,其核心是一个轻掺杂的N型半导体棒,两端接有两个基极电极B1和B2,在N型棒的中部或稍偏位置形成一个通过扩散制成的PN结,作为发射极E。该结构设计形成了一种三端负阻特性,使UJT在触发和定时电路中表现优异。
相比之下,普通三极管通常由NPN或PNP型构成,内部具备两个PN结:一个在发射极与基极之间,另一个在基极与集电极之间。其三端分别为发射极E、基极B和集电极C。BJT的构造允许电流通过基极小幅控制,通过集电极流动的更大电流,从而实现电流放大的作用。
二、工作原理上的根本不同
UJT的工作核心是基于负阻特性。通电初期,发射极电压不足以使PN结导通,电路保持高阻状态。当发射极电压升高至某一门限值后,PN结开始导通,电流急剧上升而发射极电压反而下降,进入负阻区。此种非线性特性非常适合构建震荡、脉冲与延时控制电路。
而BJT的工作依赖于载流子的注入效应。基极电流虽然较小,但由于基区极薄,可有效调控集电极电流,起到放大的效果。其在模拟信号处理、音频放大以及各种增益电路中应用广泛。
三、实际应用场景的显著区别
单结晶体管通常用于对开关时序要求较高的控制电路中,典型场合包括锯齿波震荡器、双稳态触发器、电压控制延时器等。在电机控制或自动化仪表中,也常用其作为电流突变的触发器件。
而普通三极管更为多功能,其既能在模拟电路中进行信号放大,也能在数字逻辑中实现电平控制和开关转换。例如在音响设备中用作音频功放,在计算机主板上用于数据驱动,在微控制器外围则常作为继电器驱动器件。
四、性能与成本的综合比较
单结晶体管在高频响应上不如BJT,但由于结构简单、成本低廉、功耗小,其在大量定时控制类电路中被广泛采用。UJT本身不具备放大功能,但在稳压和延时控制中却可发挥特殊优势。
BJT虽然结构更复杂,但其电流放大能力、频率响应范围与输出功率控制能力均更强,适合对精度和动态响应要求高的场合。不过,相对成本和功耗也略高一些,设计时需结合实际需求权衡选择。
总结与选型建议
如果你正在设计一款需要精确触发、定时延迟或周期控制的电路,那么单结晶体管无疑是一个经济且可靠的选择。而若你的目标是实现信号的放大、开关驱动或多级电压控制,那么普通三极管才是更合适的解决方案。
两者并非谁优谁劣之分,而是在不同的应用目标下,各自发挥独特优势。理解其差异,不仅有助于合理选型,还能提升整个系统的可靠性与效率。
