「SI2300,SI2301,SI2302」场效应管与mos管两者的区别-壹芯微

返回列表来源:壹芯微 发布日期 2021-07-26 浏览:-

SI2300,SI2301,SI2302」场效应管与mos管两者的区别-壹芯微

产品供应信息

型号:SI2300,SI2301,SI2302(场效应MOSFET)

品牌:壹芯微|类型:场效应管封装:SOT-23|多种封装 尺寸不同 参数一致 免费样品 欢迎咨询


主要参数
参数\型号SI2300SI2301SI2302
极性NPN
ID(A)3.8-2.42.5
VDSS(V)20-2020
RDS(ON):Max(Ω)0.040.10.06
RDS(ON):VGS(Ω)4.5-4.54.5
VGS(th):(V)0.6~1.5-0.4~-10.65~1.2
Gfs(min):(S)1348
Gfs(min):Vgs(V)15-55
Gfs(min):Io(A)2.9-2.42.5
封装SOT-23SOT-23SOT-23

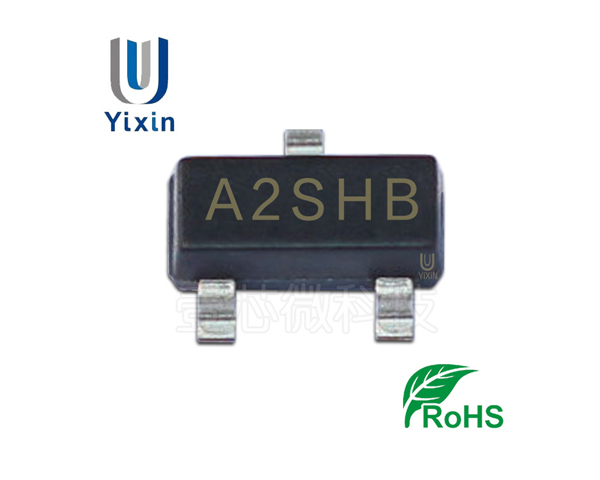

SI2300,场效应管

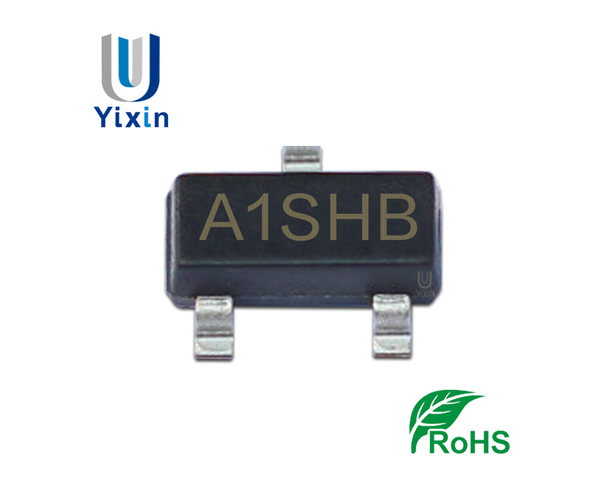

SI2301场效应管

SI2302场效应管


硬件型号:场效应管CSD18542KTT

系统版本:集成电路系统

一、主体不同

1. 场效应:V型槽MOS场效应管。是继MOSFET之后新发展起来的高效、功率开关器件。

2. MOS管:金属-氧化物-半导体型场效应管属于绝缘栅型。

二、特性不同

1. 场效应:不仅继承了MOS场效应管输入阻抗高(≥108W)、驱动电流小(左右0.1μA左右),还具有耐压高(最高可耐压1200V)、工作电流大(1.5A~100A)、输出功率高(1~250W)、跨导的线性好、开关速度快等优良特性。

2. MOS管:主要特点是在金属栅极与沟道之间有一层二氧化硅绝缘层,因此具有很高的输入电阻(最高可达1015Ω)。

三、原理规则不同

1. 场效应:将电子管与功率晶体管之优点集于一身,因此在电压放大器(电压放大倍数可达数千倍)、功率放大器、开关电源和逆变器中正获得广泛应用。

2. MOS管:当VGS=0时管子是呈截止状态,加上正确的VGS后,多数载流子被吸引到栅极,从而“增强”了该区域的载流子,形成导电沟道。

mos管一般是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管,或者称是金属—绝缘体(insulator)—半导体。G:gate 栅极;S:source 源极;D:drain 漏极。MOS管的source(源极)和drain(耗尽层)是可以对调的,他们都是在P型backgate中形成的N型区。在多数情况下,这个两个区是一样的,即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。

场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管。主要有两种类型:结型场效应管(junction FET—JFET)和金属 - 氧化物半导体场效应管(metal-oxide semiconductor FET,简称MOS-FET)。由多数载流子参与导电,也称为单极型晶体管。它属于电压控制型半导体器件。具有输入电阻高(107~1015Ω)、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者。

「SI2300,SI2301,SI2302」场效应管与mos管两者的区别-壹芯微.


SI2300,SI2301,SI2302」采购优质国产二/三极管Mosfet选壹芯微(专注领域 专业品质),国内知名功率半导体生产商,专业进口生产设备,芯片与技术源自台湾,完美替代进口品牌,页面右侧联系销售一线或工程师为您提供参数,选型,样品申请,规格书与技术支持,欢迎咨询
