PC817光耦合器电路介绍

光耦合器也称为光隔离器,光电耦合器和光隔离器是一种半导体器件,允许电信号通过光在两个隔离电路之间传输。该元件包括LED和光敏器件两部分。有不同种类的光隔离器,如 PC817、MOC3021、MOC3053和PC817 等光耦合器。

什么是PC817光耦?

PC817是一种光耦合器,包括一个光电晶体管和一个IR二极管。在各式各样的电路中,滤波器起到去除噪音的关键作用。当包含电容器和电阻器的电路始终消除输入信号中的噪声时,电容器和电阻器的值通常取决于内部信号。

在PC817光电耦合器电路中,IR从一个部分获取噪声信号,并使用IR信号将其传输到另一端,使其根据电路设计执行。PC817 IC包括一个LED和一个光电晶体管,无需任何物理连接,它们以光学方式连接在一起,信号可以在i/p与o/p之间传输。

对于任何微控制或电压较低的直流设备,他都可以直接连接。从这个IC的每个方面来看,输入电压都会产生类似的效果;它只将信号传输到接收器,之后,接收器将像输出一样提供逻辑信号。(因控制操作和体积小而具有多种用途)

如何在电路中长期安全使用?

当您想在电路中稳定地使用PC817光电耦合器时,建议始终保持在最高额定值一下使用。负载不应像普通LED那样驱动超过50mA;内部红外LED可以通过在pin-1(即IR LED的阳极或阴极引脚)使用限流电阻来导出。

该元件不应在-30摄氏度和100摄氏度以上运行。始终应在-55摄氏度以上~125摄氏度以下的温度进行运行/存放。

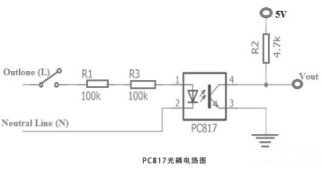

PC817光耦电路

PC817 C光电耦合器的电路图如下所示。在这个电路中,像PC817这样的IC是必不可少的元件,用来切换直流电路。

上述光耦合器电路中使用了一个光电晶体管,该电路作为一个普通的晶体管开关工作。在该电路中,使用了基于光耦合器的低成本光电晶体管。红外 LED 的控制可以通过开关“S1”完成。

一旦开关被激活,9V 电池就会使用 10K电阻向LED 提供电流。LED 的强度可以通过电阻"R1”来控制。如果我们将电阻值修改得更小,那么 LED 强度会更高,从而使晶体管增益更高。

在电路的另一侧,可以通过IR LED控制光电晶体管。一旦LED产生红外光,光电晶体就会接触,输出电压将为0,因此连接在它后面的负载将被关闭。

PC817光耦工作起来非常简单,但是要通过各种不同规格的设备来使用它。在输入端,光耦合器需要一个限流电阻,但在输出端,我们需要通过电源引脚固定逻辑输出引脚。一旦产生红外线信号,由于电流的变化,逻辑条件将从 1变为 0。
