基于13005晶体管的电源电路图介绍
以下文章介绍了一个非常简单的低电流220V市电供电无变压器电源电路,该电路使用13005晶体管和少量其他无源电子元件。
工作原理
晶体管T1,它是高压NPN晶体管13005,形成电路中的主要有源元件。
其余组件仅用于支持 T1 的传导和所需的稳定性。

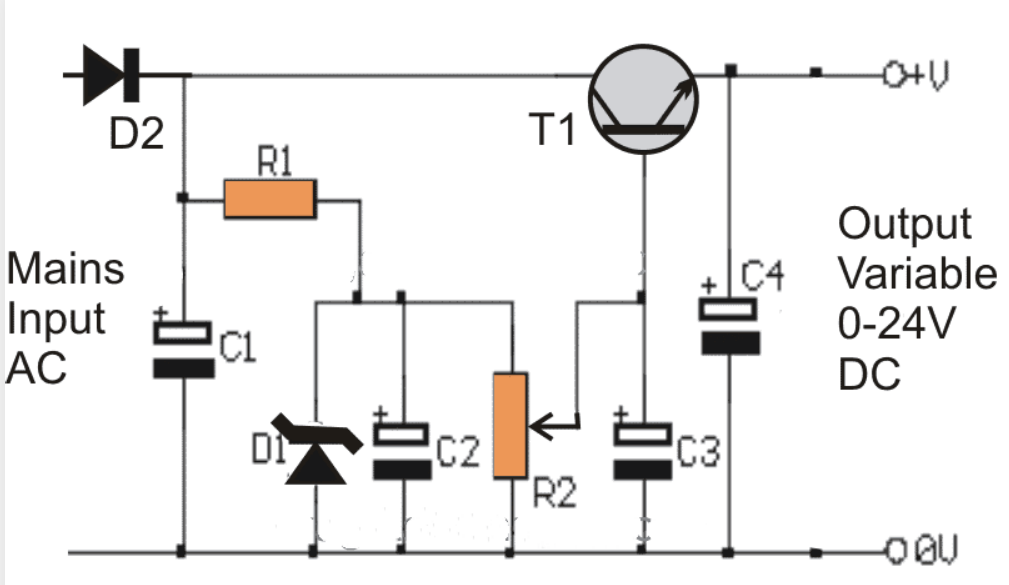

该电路可以理解为以下几点:
电源输入馈电穿过D2和电路的负线。
D2对市电交流电进行整流,而C1则滤波到一些合理的水平。
R1将电流降至可容忍限值,以便为T1提供所需的基极偏置。
C2对R1之后产生的电压提供进一步滤波。
D1将T1基极的基极电压箝位至24V,使得最大输出电压永远不会超过此限值。
输出端产生始终等于齐纳值的镜像电压,但是R2的存在使响应变得可变。
通过R2进行的调整有效地将齐纳电压从零到最大值(最高可达24V)变化。
因此,获得的输出在24至《》V范围内可变。
然而,由于电压是在晶体管的发射极/地上采集的,因此电流被限制在非常适中的水平,准确地说是25mA。
齐纳电压可以增加到任何所需的限值。
警告:整个电路未与电源交流电隔离,因此在未覆盖和通电时触摸非常危险。确保您在处理此电路时已保持所有必要的预防措施。
零件清单
R1 = 100k
R2 = 10K 电位器
C1 = 4.7uF/300V C2 = 10uF/100V C3,C4 = 100uF/30V D1 = 24V
1瓦,齐纳二极管
D2 = 1N4007
T1 = 13005
