LM358的工作原理与引脚图文介绍

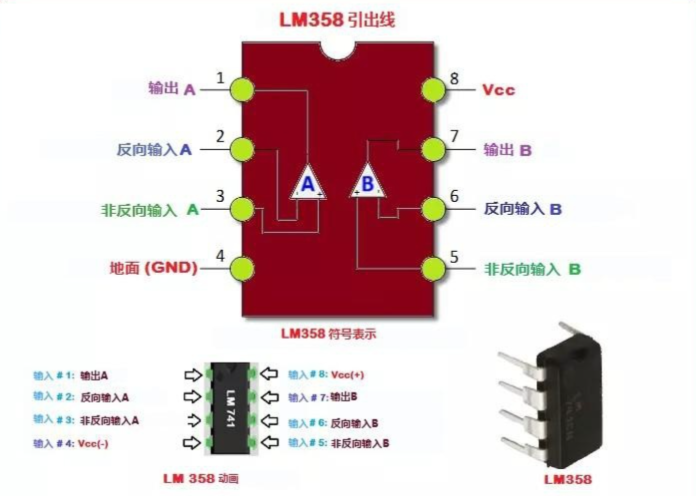

LM358引脚图及功能

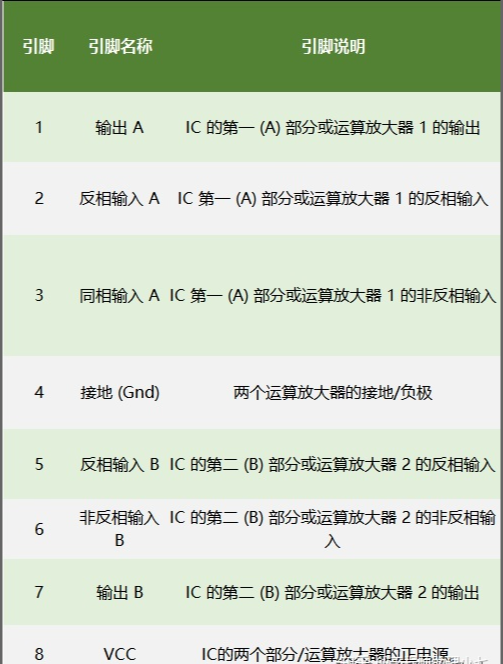

LM 358 共有 8 个引脚，每个引脚具有不同的单独功能，下面为 LM 358引脚图及功能。

引脚 1 和引脚 8 是比较器的输出。

引脚 2 和引脚 6 为反相输入。

引脚 3 和引脚 5 是同相输入。

引脚 4 是 GND 端子。

引脚 8 是 VCC+。

运算放大器：

运算放大器，或简称运算放大器，本质上是一种直流耦合高增益电压放大设备，它们非常适合用于信号调理、直流放大、滤波，并可与外部反馈组件（如其输出之间的电容和电阻器）一起使用输入端子。

运算放大器根据其反馈配置执行不同的功能，无论是电阻式、电容式还是两者兼而有之，在此基础上，它可以使用差分放大器、积分器或加法器。

同相输入：

运算放大器的同相输入在LM358的电路图上用“+”号标记，同相输入为3

引脚。发现正电压施加到同相输入，然后它不会发生变化，它将在输出端产生正摆动。

如果将变化的波形（例如正弦波）应用于非反相输入（例如 LM358 中的引脚 3），那么它将以相同的方式出现在输出端，它没有被倒置。

反相输入：

运算放大器的反相输入在 LM358 的电路图中用“-”号标记，反相输入为 2 号引脚。

当在反相输入端施加正电压时，将产生负电压摆幅。因此，对反相输入应用正弦波，将在输出端出现反相。

LM358工作原理

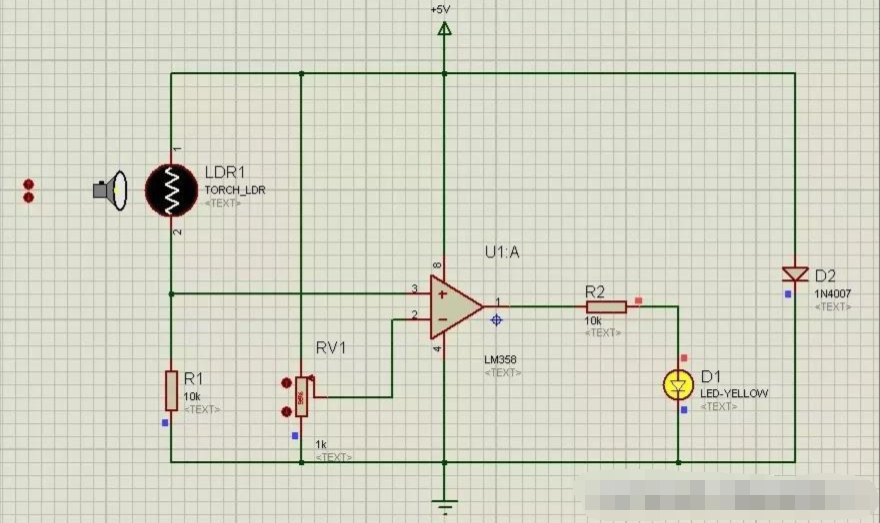

这里设计了一个LM358的Proteus模拟，可以让你更好地了解LM358IC的工作原理。在这个模拟中，根据LDR值设计了一个小型自动LED开关电路。图像如下图所示：

你可以在上图中看到，我将LDR连接在输入引脚上，而LED连接在LM358的输出引脚上。

现在，当LDR变暗时，LED将保持关闭状态，但当LDR亮起时，LED也会亮起。

可变电阻用于灵敏度目，在下图中，显示了它的ON状态：

你可以在上图中看到现在LED亮起，因为LDR亮着。
