AO3401,SOT23,P沟道MOS场效应管 参数封装引脚图 规格书PDF

返回列表来源:壹芯微 发布日期 2021-08-21 浏览:-

AO3401,SOT23,P沟道MOS场效应管 参数封装引脚图 规格书PDF

AO3401是P沟道MOS场效应管(MOSFET),AO3401使用先进的沟槽技术提供出色的Rds(ON)、低栅极电荷和低至2.5V的栅极电压操作。该器件适合用作负载开关或PWM应用。标准产品AO3401不含铅(符合ROHS和Sony259规范)。AO3401L是绿色产品订购选项。 AO3401和AO3401L在电气上是相同的。

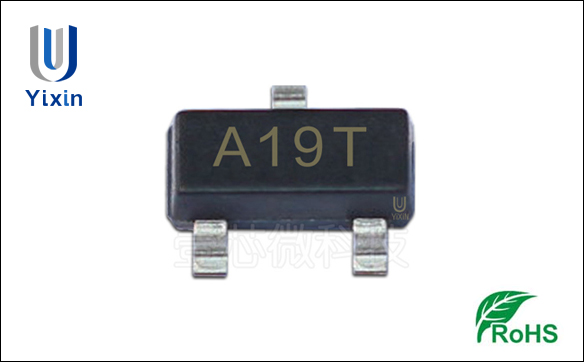

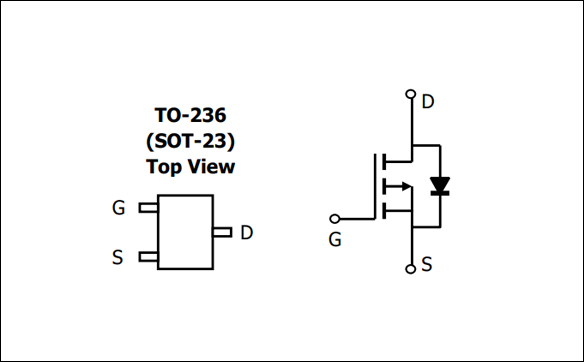

AO3401,SOT23MOS场效应管 封装 引脚图


AO3401,SOT23MOS场效应管 封装 引脚图 电路符号

AO3401,SOT23(P沟道增强型场效应晶体管)主要参数特性如下

· VDS(V):-30V

· ID(VGS=-10V情况下):-4.2A

· RDS(ON)(VGS=-10V情况下) :<50mΩ

· RDS(ON)(VGS=-4.5V情况下):<65mΩ

· RDS(ON)(VGS=-2.5V情况下):<120mΩ

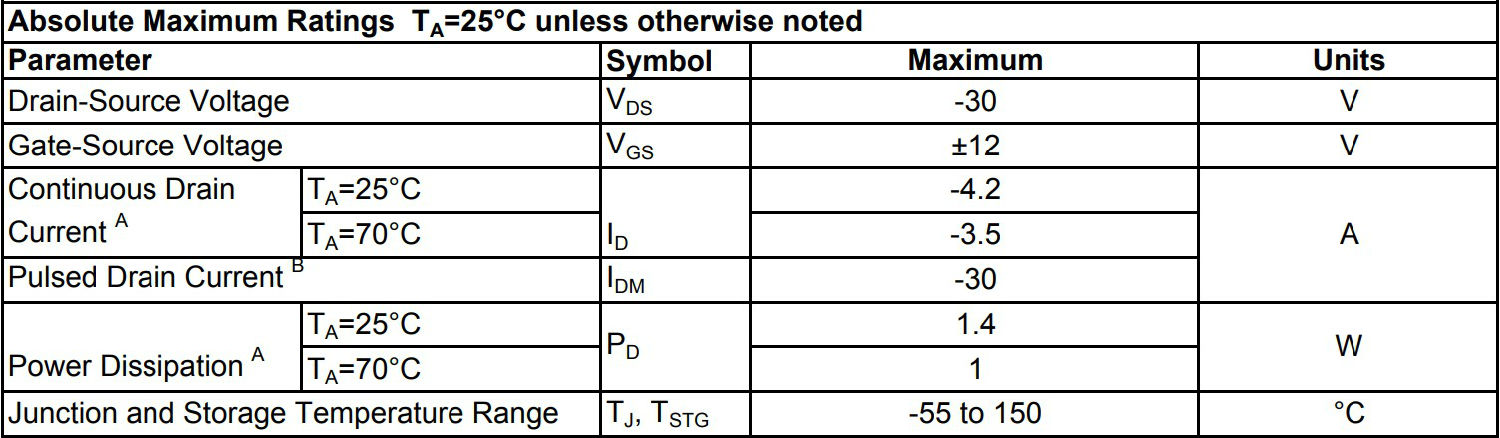

绝对最大额定参数(参数与最大值)如下

· Drain-Source Voltage(漏源电压Vds):-30V

· Gate-Source Voltage(栅源电压Vgs):±12V

· Continuous Drain Current(漏极电流Id 25℃):-4.2A

· Continuous Drain Current (漏极电流Id 70℃):-3.5A

· Power Dissipation(功率损耗Pd 25℃):1.4W

· Power Dissipation(功率损耗Pd 70℃):1W

· Junction and Storage Temperature Range(温度范围):-55~150℃

壹芯微A03401数据手册下还有热特性和静态特性等,建议自行阅读观看。

AO3401,SOT23数据手册PDF(点击查看下载)

AO3401绝对最大额定参数
