整流桥怎么测试好坏

返回列表来源:壹芯微 发布日期 2019-04-19 浏览:-

壹芯微作为国内专业生产整流桥堆生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,整流桥怎么测试好坏,请看下方

整流桥是利用二极管的单向导通性进行整流的最常用的电路,常用来将交流电转变为直流电。那么我们该如何辨别整流桥的好坏呢?下面介绍一个比较简单常用的方法。

整流桥的极性判别方法

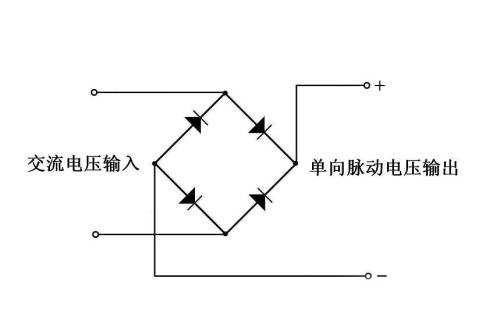

整流桥堆

在测量整流桥之前先需要辨别整流桥个接口的极性。

大多数的整流全桥上均标注有“+”、“一”、“~”符号(其中“+”为整流后输出电压的正极,“一”为输出电压的负极,两个“~”为交流电压输入端),很容易确定出各电极。

个别整流桥标注因某些原因不能识别则可以用以下两种方法辨别:

1、外观判别法。全桥由四只二极管组成,有四个引脚。两只二极管负极的连接点是全桥直流输出端的“正极”,两只二极管正极的连接点是全桥直流输出端的“负极”。大多数的整流全桥上,均标注有“+”、“-”、“~”符号。(其中“+”为整流后输出电压的正极,“-”为输出电压的负极,“~”为交流电压输入端),很容易确定出各电极。

2、万用表检测法。如果组件的正、负极性标记已模糊不清,也可采用万用表对其进行检测。检测时,将万用表置“R&TImes;1k”挡,黑表笔接全桥组件的某个引脚,用红表笔分别测量其余三个引脚,如果测得的阻值都为无穷大,则此黑表笔所接的引脚为全桥组件的直流输出正极;如果测得的阻值均在4~l0kΩ范围内,则此时黑表所接的引脚为全桥组件直流输出负极,而其余的两个引脚则是全桥组件的交流输入引脚。

整流桥的测量方法

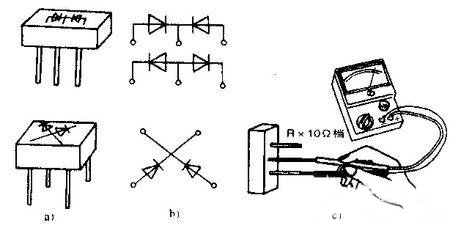

整流桥

检测时,可通过万用表分别测量“+”极与两个“~”极、“一”极与两个“~”之间各整流二极管的正、反向电阻值(与普通二极管的测量方法相同)是否正常,即可判断该全桥是否损坏。若测得全桥内某只二极管的正、反向电阻值均为0或均为无穷大,则可判断该二极管已击穿或开路损坏。

有网友总结出“一四单通、二三断”七字口诀。大意就是取下整流桥,用指针表RX1K档检测,一四脚和任意脚都是单向导通,也就是所说的“一四单通”,二脚和三脚测量时永远都是断路不通,即:“二三断”,符合这个条件的就是好的,反之则是坏的。

壹芯微科技针对整流桥堆作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
