整流桥和桥堆的区别是什么

返回列表来源:壹芯微 发布日期 2019-03-09 浏览:-

壹芯微作为国内专业生产整流桥生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,整流桥在电路中的作用是什么,请看下方

整流桥就是将整流管封在一个壳内了,分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起。半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路, 选择整流桥要考虑整流电路和工作电压。

整流桥用途,整流桥作为一种功率元器件,非常广泛。应用于各种电源设备。

整流桥工作原理,整流桥内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。

在整流桥的每个工作周期内,同一时间只有两个二极管进行工作,通过二极管的单向导通功能,把交流电转换成单向的直流脉动电压。对一般常用的小功率整流桥(如:RECTRON SEMICONDUCTOR的RS2501M)进行解剖会发现,其内部的结构如图2所示,该全波整流桥采用塑料封装结构(大多数的小功率整流桥都是采用该封装形式)。桥内的四个主要发热元器件——二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板,他们分别与输入引脚(交流输入导线)相连,形成我们在外观上看见的有四个对外连接引脚的全波整流桥。由于该系列整流桥都是采用塑料封装结构,在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质——环氧树脂。然而,环氧树脂的导热系数是比较低的(一般为0.35℃W/m,最高为2.5℃W/m),因此整流桥的结--壳热阻一般都比较大(通常为1.0~10℃/W)。通常情况下,在元器件的相关参数表里,生产厂家都会提供该器件在自然冷却情况下的结—环境的热阻(Rja)和当元器件自带一散热器,通过散热器进行器件冷却的结--壳热阻(Rjc)。

整流桥命名规则

一般整流桥命名中有3个数字,第一个数字代表额定电流,A;后两个数字代表额定电压(数字*100),V

如:KBL410 即4A,1000V 。RS507 即5A,1000V。(1234567分别代表电压档的50V,100V,200V,400V,600V,800V,1000V)常用的国产全桥有佑风YF系列,进口全桥有ST、IR等。

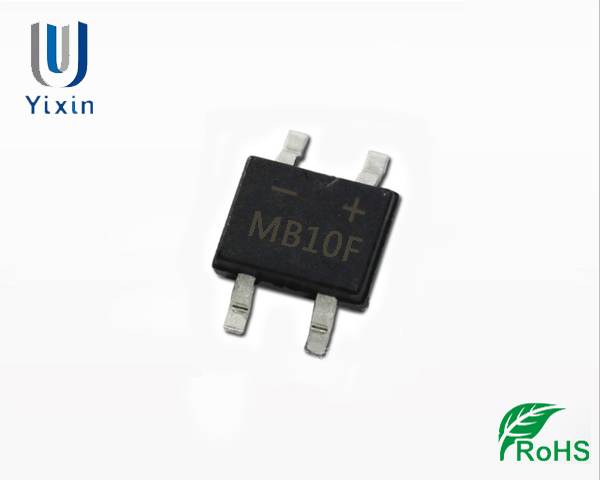

整流桥有多种方法可以用整流二极管将交流电转换为直流电,包括半波整流、全波整流以及桥式整流等。整流桥,就是将桥式整流的四个二极管封装在一起,只引出四个引脚。四个引脚中,两个直流输出端标有+或-,两个交流输入端有~标记。

整流桥的应用领域

凡需要电压进行整流的领域都可以使用整流桥堆:1、电镀电解需要直流,因而需要把交流整流为直流。2、直流电机也需要把交流整流为直流。3、高压直流静电需要把交流整流为直流。4、变频电机的逆变电源是直流也需要把交流整流为直流。5、蓄电池充电也需要把交流整流为直流。

桥堆

桥堆是什么

桥堆是一种电子元件,内部由多个二极管组成。主要作用是整流,调整电流方向。用桥堆整流是比较好的,首先是很方便,而且它内部的四个管子一般是挑选配对的,所以其性能较接近,还有就是大功率的整流时,桥堆上都可以装散热块,使工作时性能更稳定,当然使用场合不同也要选择不同的桥堆,不能只看耐压是否够,比如高频特性等。

桥堆的结构

是由四只整流硅芯片作桥式连接,外部采用绝缘朔料封装而成,大功率整流桥在绝缘层外添加锌金属壳包封,增强散热性能。

桥堆的原理

桥堆作为一种功率元器件,非常广泛。应用于各种电源设备。其内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。

在桥堆的每个工作周期内,同一时间只有两个二极管进行工作,通过二极管的单向导通功能,把交流电转换成单向的直流脉动电压。对一般常用的小功率桥堆进行解剖会发现,该全波桥堆采用塑料封装结构(大多数的小功率桥堆都是采用该封装形式)。桥内的四个主要发热元器件--二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板,他们分别与输入引脚(交流输入导线)相连,形成我们在外观上看见的有四个对外连接引脚的全波桥堆。由于该系列桥堆都是采用塑料封装结构,在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质--环氧树脂。然而,环氧树脂的导热系数是比较低的(一般为0.35℃W/m,最高为2.5℃W/m),因此桥堆的结--壳热阻一般都比较大(通常为1.0~10℃/W)。

桥堆的规格命名

全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格,耐压值(最高反向电压)有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。

一般桥堆命名中有3个数字,第一个数字代表额定电流,A;后两个数字代表额电压(数字*100),V  如:KBL407即4A,1000V  KBPC5010即50A,1000V(1234567,005、01、02、04、06、08、10分别代表电压档的50V,100V,200V,400V,600V,800V,1000V)。

整流桥和桥堆有什么区别

整流桥和桥堆他们的全称是整流桥堆,有人叫整流桥或者桥堆是一样的。

壹芯微科技针对整流桥作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
