〔壹芯〕SS14贴片二极管40V-1A 主要参数 数据手册

返回列表来源:壹芯微 发布日期 2021-07-01 浏览:-

〔壹芯〕SS14贴片二极管20V-1A 主要参数 数据手册

SS14.数据表(PDF):查看下载

主要参数

最高反向峰值电压(VRRM):40Vpk

最大平均整流电流(IF):1.0Aav

最大峰值浪涌电流(IFM(Surge)):25Apk

最大反向漏电流(IR@VRRM): 10Uads

正向压降(VF@IF):0.55Vpk

封装(PAKAGE):SMA,SMAF,SOD-123

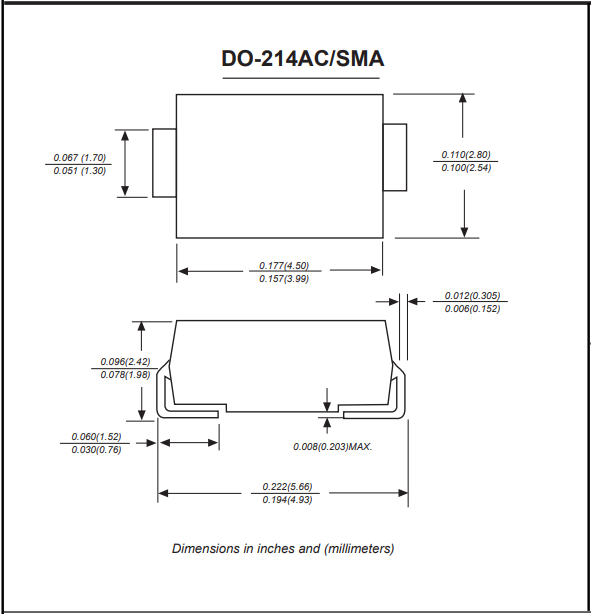

SS14,do-214AC/SMA引脚


发光二极管的检测

  1. 正、负极的判别将发光二极管放在一个光源下,观察两个金属片的大小,通常金属片大的一端为负极,金属片小的一端为正极。

  2. 性能好坏的判断用万用表R×10k档,测量发光二极管的正、反向电阻值。正常时,正向电阻值(黑表笔接正极时)约为10~20k?,反向电阻值为250k?~∞(无穷大) 。较高灵敏度的发光二极管, 在测量正向电阻值时,管内会发微光。若用万用表R×1k档测量发光二极管的正、反向电阻值,则会发现其正、反向电阻值均接近∞(无穷大) ,这是因为发光二极管的正向压降大于1.6V(高于万用表 R×1k 档内电池的电压值1.5V)的缘故。也可用3V直流电源,在电源的正极串接1只33?电阻后接发光二极管的正极,将电源的负极接发光二极管的负极(见图4-74) ,正常的发光二极管应发光。或将1节1.5V电池串接在万用表的黑表笔(将万用表置于R×10或R×100档,黑表笔接电池负极,等于与表内的1.5V电池串联) ,将电池的正极接发光二极管的正极,红表笔接发光二极管的负极,正常的发光二极管应发光。


壹芯微是国内知名功率半导体制造商,专注二极管,三极管,Mosfet,桥堆生产制造,研发技术芯片源自台湾,参数达标,高质量,高标准,高性价比之选,完美替代进口品牌,如需咨询可在页面右侧点击咨询工程师销售经理,为您提供产品详情|参数|报价|选型|数据手册|技术支持|售后服务
