运算放大器的三个基本电路介绍

运算放大器的基本电路

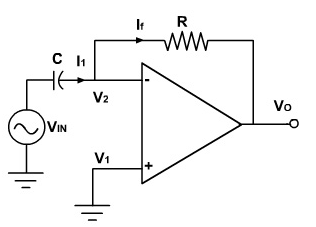

1、运算放大器微分器电路

这是放大器的一种类型，这种放大器的连接可以在输入和输出之间进行，并且具有非常高的增益。运算放大器微分器电路可用于模拟计算机中执行求和、乘法、减法、积分和微分等数学运算。

运算放大器电路产生与时间导数输入电压成比例的输出电压。所以这个运算放大器电路被称为微分器。

2、运算放大器积分电路

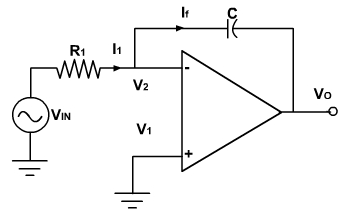

运算放大器积分器电路可以用运算放大器和反相输入端和输出端之间的电容器以及从反相i/p到电路的整个输入端的电阻器来构建 。

运算放大器的应用之一是积分器；它可以通过改变电阻和电容的位置来形成。该电路可以产生与输入电压时间积分成正比的输出电压。因此该电路被称为积分器电路。

3、运算放大器差分电路

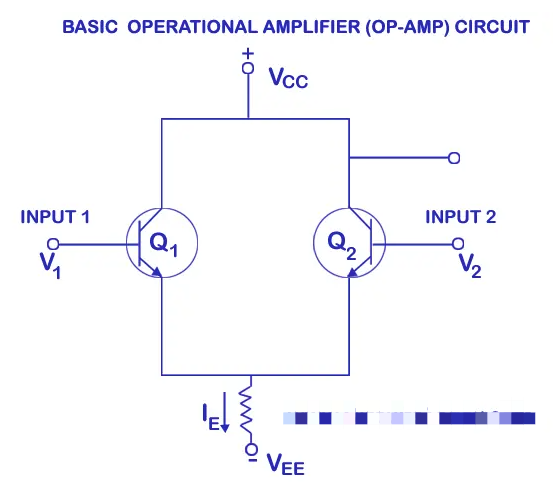

差分电路是运算放大器中使用的最基本电路之一。下面显示的是经过修改以使用运算放大器的差分放大器电路。这构成了基本运算放大器电路，并解释了典型运算放大器 IC 的输入特性。

上面画出了电路的基本配置。提供两个晶体管Q1和Q2，其中输入被提供到两个晶体管的基极。两个晶体管发射极都连接到共发射极RE，使得两个输入信号受到其中一个或两个输入信号的影响。两个电源电压VCC和VEE连接到集电极Q1和发射极Q2。电路图中没有标明公共接地点。必须理解的是，正电压源和负电压源的相反点均接地。

当1(V1)点输入增加时，晶体管Q1的发射极电流增加，从而导致发射极电阻RE顶部的电压增加。因此，它降低了晶体管Q2的基极-发射极电压VBE。因此，当 Q2 的 VBE 降低时，晶体管 Q2 中的电流减少。这会导致集电极电阻 RC 中的压降和输出电压 VOUT 的增加，因为它是集电极电源电压 VCC 与电压降之间的差值。集电极电阻 RC (ICRC)。这使我们得出这样的结论：当输入电压 V1 增加时，输出电压也会增加。这就是为什么 V1 被视为同相输入。 Vout 与 V1 同相。

在另一时刻，当电压V2增加时，Q2的集电极电流增加，并导致集电极电阻压降，从而降低输出电压VOUT。这就是为什么 V2 被视为反相输入。 VOUT 与 V2 异相 180 度。
