运算放大器的电路结构与参数介绍

运算放大器电路结构

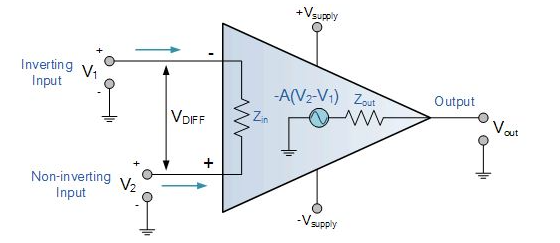

典型运算放大器的内部原理图如下所示：

带（-）号的端子称为反相输入端，带（+）号的端子称为同相输入端。

V+和V-电源端子分别连接至直流电压源的正端子和负端子。 V+和V−的公共端连接到参考点或地，否则两倍的电源电压可能会损坏运放。

运算放大器的参数规格

总谐波失真 (THD)： 运算放大器本身产生的噪声。通常以dB表示。

失调电压： 当施加在输入引脚之间时，将导致直流输出电压为零的直流电压。如果两个输入都接地，运算放大器的输出电压将不会为零。

转换速率： 对于给定输入，输出发生变化所需的时间。指定为 V/mS。

等效输入噪声电压： 运算放大器的噪声性能。理想电压源与代表内部生成噪声的输入引脚串联。

共模抑制比： 运算放大器抑制同时出现在两个输入上的信号的能力。对于差分放大器应用尤其重要。
