以BZT52C18为例说明贴片稳压二极管封装尺寸和供货形式
在电源系统设计中,1W或者以下功率的稳压二极管用途最广泛,最具代表性的稳压二极管型号为1N47系列,稳压电压(VZ)范围大致为3.3-100V,主要的贴片二极管封装形式有SOD-123、SOD-323、SOD-523是三种。例如,BZT52C18稳压二极管就采用了SOD-123塑料封装。

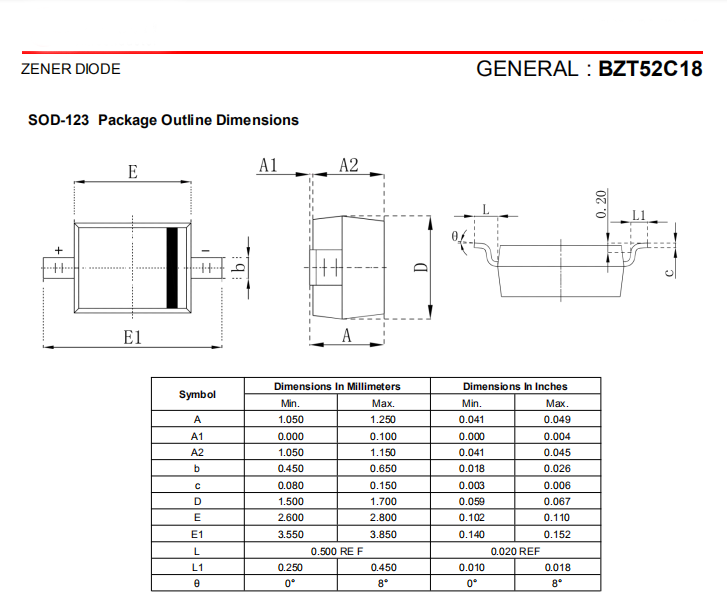

BZT52C18贴片稳压二极管封装尺寸
根据合科泰发布的BZT52C18二极管数据表,BZT52C18对应于通用型号BZT52C18。在f=1kHz,BZT52C18的稳定电流(Iz)为5mA时,稳定电压为18V,范围为11.2V至+1.1V。
原件外形上,BZT52C18稳压二极管封装是采用SOD-123封装,封装材料达到UL94V-0等级,湿度敏感度达到J-STD-020标准1级,元件重量不超过0.008g。

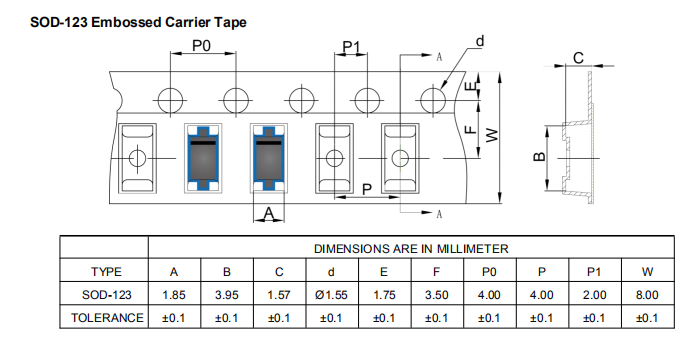

BZT52C18贴片稳压二极管采用SOD-123压纹载带包装
供货方式上,BZT52C18稳压二极管包装形式采用EIA-481-C标准的编带和卷盘(Tape and Reel),即SOD-123压纹载带(Embossed Carrier Tape):格子宽带A=1.85±0.1mm,格子中心距离P=4.00±0.1mm,牵引孔中心距离P0=4.00±0.1mm,其他尺寸参考BZT52C18稳压二极管数据表。
在机器上料时,用户要注意编带的空格部分,即导带(Tape Leader)和尾带(Tape Trailer)的尺寸。BZT52C18稳压二极管尾带长度为50±2个空格,导带长度为100±2个空格。

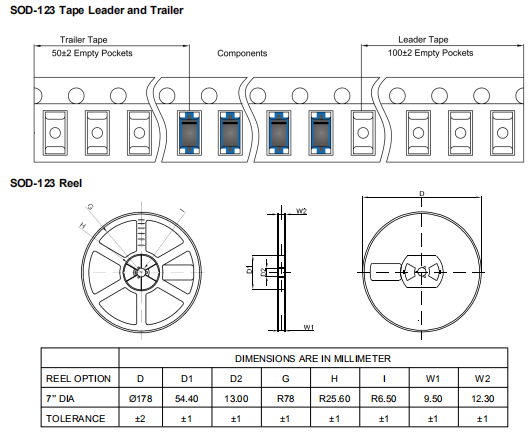

BZT52C18贴片稳压二极管包装的导带和尾带尺寸
BZT52C18稳压二极管包装卷盘基于EIA-481-C标准,卷盘外径D为178±2mm,卷盘高度W2位12.30±1mm,其他尺寸参考BZT52C18稳压二极管数据表。
