线性直流稳压电源电路介绍

单相整流电路

整流是将交流出转换成直流电的过程，整流电路可分类为可控整流和不可控整流电路;又可分类为单相整流和多相整流电路。就单相整流电路而言，它由整流二极管和整流变压器(或无变压器)组成。整流变压器用于将交流电源电压变换到所需之值，整流二极管则利用其单向导电性将交变电压转换成单向的脉动电压。

线性直流稳压电源

直流稳压电源根据所含调整管的工作状态可分为线性和开关型两种类型。按调整管与负载的连接方式，又可分为串联型和并联型两种。

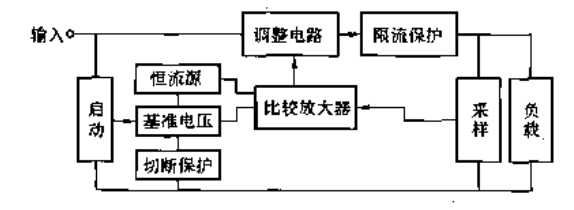

串联型直流稳压电源的典型组成框图如图

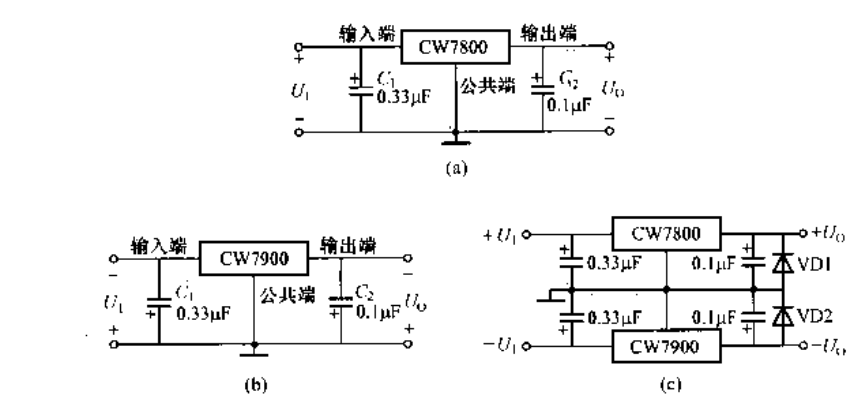

常用的串联型直流稳压电源集成电路有三端固定式集成稳压器和三端可调式集成稳压器。三端固定式集成稳压器的三个引出端分别是输人端、输出端和公共(接地)端，通常有7800(输出正电压)和7900(输止负电压)两个系列，三端可调式集成稳压器的三个引出端分别为输人端、输出端和可调端，其输出电压可在一定范围内连续可调。下图是三端集成稳压器的典型应用。
