开关稳压电源电路介绍

单相整流电路

整流是将交流出转换成直流电的过程，整流电路可分类为可控整流和不可控整流电路;又可分类为单相整流和多相整流电路。就单相整流电路而言，它由整流二极管和整流变压器(或无变压器)组成。整流变压器用于将交流电源电压变换到所需之值，整流二极管则利用其单向导电性将交变电压转换成单向的脉动电压。

开关稳压电源

在开关型稳压电源中，调整管工作于开关状态(饱和导通或截止两种状态)。这种稳压电路的优点是效率高，体积小和重量轻;主要缺点是输出高频纹波较大，稳压粘度较差，电路较复杂。

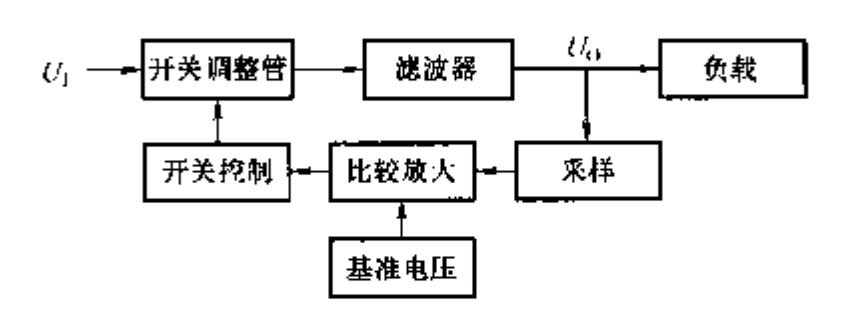

开关型稳压电源按调整管的控制方式分为脉宽调制式、频率调制式和脉宽与频率均能改变的混合调制式。开关型稳压电源多采用串联型。按调整管控制脉冲的形成方式分为自激式和他激式。常用的他激式具有专门的脉冲形成和控制电路、其组成框图如图

在小功率开关稳压电源中，通常把基准电压单元、比较放大单元、开关控制单元和开关调整管等集成在一起，称为集成开关电源控制器。它与外接的滤被器及其他相关电路一起构或各种开关型稳压电源。
