线性稳压器LDO如何选型

1、LDO基本原理

LDO是Low Dropout Regulator的缩写，意思是低压差线性稳压器。

低压差 是指输入电压-输出电压的值比较低。传统的线性稳压器压差高达2V，而LDO的压差只有几百mV。

线性 是指PMOS基本处于线性工作状态（传统的线性稳压器是PNP原理，也工作在线性放大状态）。

稳压器 是指在正常的VIN范围内，输出VOUT都稳定在一个固定值，这个固定值就是我们想要的电压值。比如VIN是电池电压3~4.4V，VOUT始终保持2.7V输出。

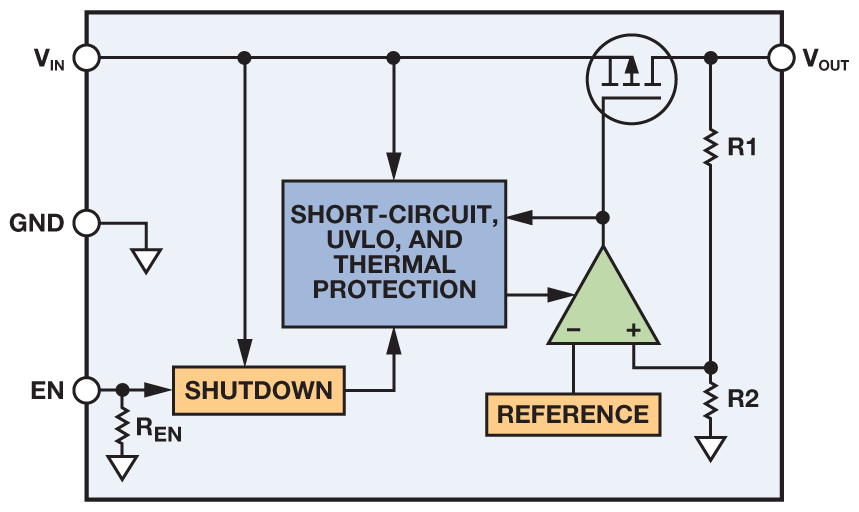

下图是一个简单的LDO原理框图：

LDO是一个负反馈系统，当VOUT增大，R2上电压增大，放大器输出电压增大，PMOS的VGS电压减小，这样PMOS输出电流减小，电压也减小。所有的LDO都是同样的负反馈原理。

我们经常拿LDO与DCDC做对比，两者的原理差别很大，特性也不一样：LDO简单，功率小，效率低，噪声非常低。DCDC复杂，功率大，效率高，噪声也很高。

重点说明一下，LDO有非常好的噪声隔离作用，具体指标是PSRR，它表示输出噪声对输入噪声的比值。在一些对噪声敏感的电路中，如ADC，DAC，Camera sensor模拟电压等，必须选择LDO，而且是高PSRR的LDO，而不是DCDC。下文解释一些LDO的关键技术指标。

2、LDO关键参数的理解

以某系列LDO为例，解释一下LOD的各项参数指标。这个系列的LDO在手机行业应用非常多。

2.1压差（Drop-out Voltage）

压差是指保证VOUT输出电压、电流情况下，VIN与VOUT的最小电压差。这个压差可以理解为LDO输出电流在PMOS上的压降。PMOS有导通电阻，假设VIN=3.4V，VOUT=3.2V，输出电流300mA，则可以推算出PMOS的内阻是

LDO工作必须满足压差要求，但压差不是一个固定值，它与IOUT大小有关。下图是一个VOUT=1V的LDO的输出电流与压差要求的关系曲线，可见输出电流越小，对压差要求也越小。压差越小，LDO的效率越高。所以尽量不要让LDO工作在接近极限的大电流状态，否则效率很低，LDO发热严重，容易烧毁。

Output current lout(mA)

2.2效率

LDO效率定义如下：

其实IOUT和IIN基本是相等的，因为IIN就比IOUT多了个IGND，这个电流非常小，几乎可以忽略。所以效率公式简化如下。

可以简单把LDO看做是一个稳压管，压差越小，LDO的效率越高。

2.3静态电流（IQ）

静态电流Quiescent Current是外部负载电流为0时，LDO内部电路供电所需的电流。内部电路包括带隙基准电压源、误差放大器、输出分压器以及过流和过温检测电路。这个电流经过从LDO的GND流出。

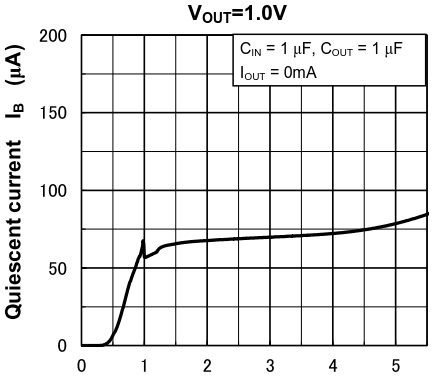

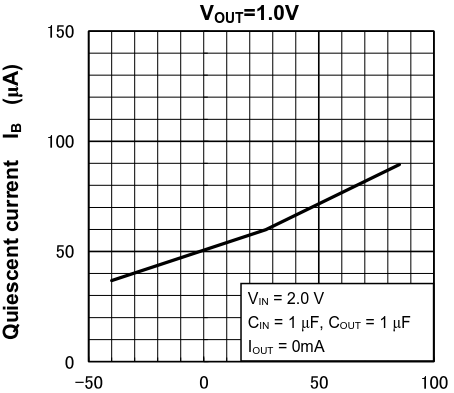

静态电流受温度和输入电压影响较大，高性能的LDO可能做到静态电流对温度电压不敏感。下面两幅图是一个普通的LDO静态电流随VIN和温度变化的曲线。常温下静态电流一般在uA和nA级别。

Input voltage VIN (V)

Ambient temperature Ta (℃)

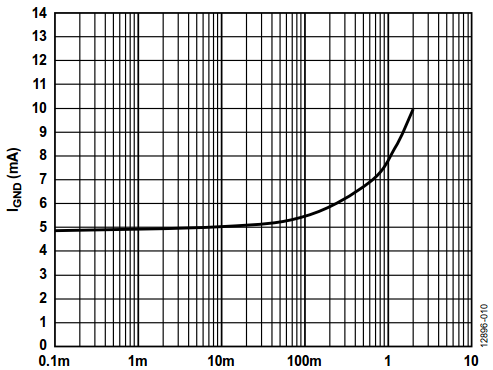

当输出电流增大时，这个时候的静态电流IQ，我们称期为IGND，某些大功率的LDO，IGND也到了mA的级别：

ILOAD(A)

大部分LDO的IQ很小，它是衡量LDO在低负载情况下的自身消耗的一个重要指标，IQ越小越好。在消费类电子领域，低IQ有利于更长的续航时间，低IQ值显得尤为重要。

2.4关断电流

LDO的输出使能管脚ENn拉低后，VOUT=0V，此时VIN上消耗的电流就是关断电流IQ（OFF）。关断电流最高不会超过几个uA。

2.5负载瞬态响应Load Transient Response

负载电流IOUT阶跃变化时，输出电压VOUT的变化率。它与输出端的电容值，电容的ESR，LDO控制环路的增益带宽以及负载电流变化的大小和速率有关。文章开头已经讲了，LDO是一个负反馈回路，其相位裕量越大，负载的瞬态响应越好。下图是ADP165和TCR3DG的瞬态响应对比。第一幅图VOUT电压变化了约5.7%，第二幅图VOUT变化了2.6%。TCR3DG胜出。

有些厂家用电流负载调整率来表示这个值，公式如下：

负载调整率=?VOUT/?IOUT

道理是一样的。

这个指标对输出纹波有影响，越小越好。

2.6线路瞬态响应Line Transient Response

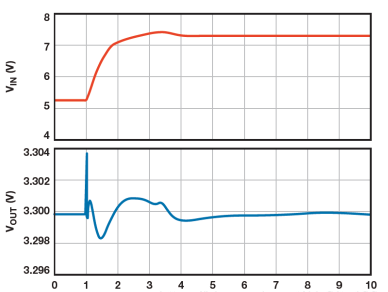

表示VIN阶跃变化，VOUT的变化情况，如下图。输出电压偏差显示了环路带宽和PSRR的特性，对于1.5us内的2V变化，输出电压变化约2mV，表明1KHz是PSRR约为60dB。当VIN缓慢变化时，可能只会看到一个凹陷，没有振铃。

TIME(μs)

有些规格书称这个指标为电压负载调整率，并给出了公式，电压负载调整率=?VIN/?VOUT。道理是一样的。

Line Transient Response 随负载电流增加而变差，因为LDO的总环路增益不断降低。此外，LDO的功耗也随着电压差的增大而增加，这会导致PMOS结温升高而使带隙电压和内部失调电压降低。

这个指标对输出纹波有影响，越小越好。

2.7电源抑制比PSRR

表示LDO对VIN上的噪声的抑制能力，公式如下：

100K到1MHz内的PSRR非常重要，这个是DCDC的噪声频率范围，LDO经常作为DCDC的下一级，要有能力滤除来自DCDC的大量噪声。

在ADC，DAC，Camera的AVDD供电上，我们要选择PSRR大于80dB（@100Hz）的LDO。

LDO的环路控制往往是确定电源抑制性能的主要因素，同时大容量，低ESR的电容对电源一直也非常有用，建议选择陶瓷电容。

PSRR与频率有关，LDO的规格书一般会给出几个频点的PSRR值。

PSRR与IOUT有关，通常情况下，轻载的PSRR高于重载。

2.8输出噪声电压

恒定输出电压电流，VIN上无纹波，给定范围内（10Hz~100KHz），VOUT上的噪声电压RMS。这部分噪声主要来自于LDO内部基准电压源和误差放大器。如下是某LDO的噪声水平，通常在uV级别。

LDO输出噪声的另一种表示方式是噪声频谱密度。只有高精度，低噪声电路上才需要关注这个参数。

2.9 自放电功能

LDO关闭后，负载电容上仍然后电量。LDO在下次输出时，会因为这个电量，产生一个快速的Voltage Spike，虽然幅度不高，但对后级电路也会有破坏性。带自放电功能的LDO能在LDO关闭输出后，泄放输出电容上的点电量。
