晶体管直流稳压电路的工作原理解析

直流稳压电源是一种电子电路，其主要作用是将交流电转换为稳定的直流电，并通过稳定电压输出端口供给负载。直流稳压电源的基本原理是通过电压调节电路控制电路输出的电压，使其稳定在设定值范围内。直流稳压电源的核心部分是稳压器，稳压器可以分为三种类型，分别是电阻稳压器、晶体管稳压器和集成电路稳压器。

电阻稳压器是最简兽的稳压器，其愿理是通过患联电阻形成电压分压，将电压降至设定值。但是电阻稳压器的输出电压稳定度不高，容易受到负载变化的影响。

晶体管稳压器利用晶体管的电子特性进行电压调节，通常由稳压管和电容组成。晶体管稳压器的优点是输出电压稳定，同时也能够适应大范围的输入电压变化。

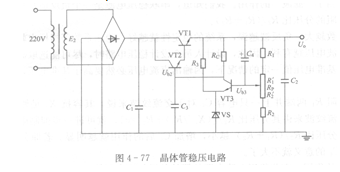

在图4- 77中，VT1、VT2组成电源输出电压调整管， AD532JH由桥式整流输出的直流电压，通过电压调整管后从输出端U。输出。R，、Rr与R2组成输出电压取样电路，当输出电压变化时，通过取样电阻的压，将变化的电压从RP的中心抽头取出，送人误差放大管VT3的基极，使VT3的基极电压Ub3升高。

稳压管VS和限流电阻R4组成基准电压源，为误差放大管VT3发射极提供稳定的基准电压。在输出电压正常情况下，VT3的基极电压为Ub3，这一电压是Ube3和Uvs相加之和。当Ub3升高后，由于Uvs保持不变，这就使Ube。升高。于是VT3输出电流增大，这电流加到复合调整管VT2基极，使VT2输出电流增大，VT2的输出电流加至VT1的基极，使VT1电流增大，内阻降低，输出电压（VT1的管压降）下降至标准电压。

反之当输出电压降低时，它会通过取样电路取样，放大电路放大，将放大信号加至调整管VT1使输出电压升高到标准电压。这样，通过取样、放大，将误差信号加至调整管，控制着复合调整管基极电流，自动调整VT1的管压降UCE，使输出电压保持稳定。
