线性电源电路原理图文介绍
线性电源电路原理图举例

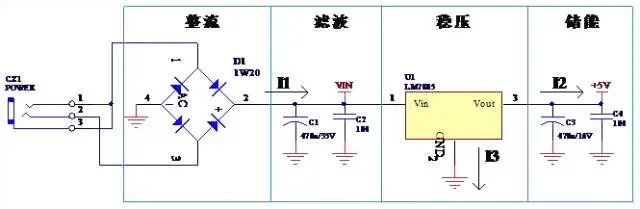

线性电源功率器件工作在线性状态,如我们常用的稳压芯片LM7805、LM317、SPX1117等。下图1是LM7805稳压电源电路原理图。
图1 线性电源原理图
从图上可知,线性电源有整流、滤波、稳压、储能等功能元件组成,同时,一般用的线性电源为串联稳压电源,输出电流等于输入电流,I1=I2+I3,I3是参考端,电流很小,因此I1≈I3。我们为什么要讲电流,是因为PCB设计时,每条线的宽度不是随便设的,是要根据原理图里元件节点间的电流大小来确定的。电流大小、电流流向要搞清楚,做板才恰到好处。
线性电源PCB图
PCB设计时,元件的布局要紧凑,要让所有的连线尽可能短,要按原理图元件功能关系去布局元件与走线。本电源图里就是先整流、再滤波、滤波后才是稳压、稳压后才是储能电容、流经电容后才给后面的电路用电。

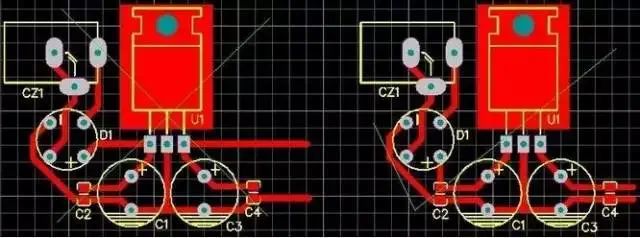

图2是上面原理图的PCB图,两个图相似。左图和右图就是走线有点不一样,左图的电源经整流后直接就到了稳压芯片的输入脚了,然后才是稳压电容,这里电容所起的滤波效果就差了很多,输出也有问题。右图就是比较好的图了。我们不仅要考虑正电源的流向问题,还必须考虑地回流问题,一般来说,正电源线和地回流线要尽可能同进同出,彼此离近点。
图2 线性电源PCB图
设计线性电源PCB时还应注意,线性电源的功率稳压芯片的散热问题,热量是怎么来的,若稳压芯片前端电压是10V,输出端是5V,输出电流为500mA,那在稳压芯片上就有5V的电压降,产生的热量就为2.5W;如果输入端电压是15V,电压降就是10V,产生的热量就为5W,因此,我们布板是要根据散热功率来留出足够的散热空间或合理的散热片。线性电源一般用在压差比较小,电流比较小的场合,否则,请改用开关电源电路。
