高频开关电源电路原理图文分享

高频开关电源电路原理图举例

开关电源就是用通过电路控制开关管进行高速的导通与截止，产生PWM波形，经过电感和续流二极管，利用电磁电转换的方式调压。开关电源功率大、效率高、发热小，我们一般用的电路有：LM2575、MC34063、SP6659等。开关电源理论上是电路两端功率相等，电压成反比，电流成反比。

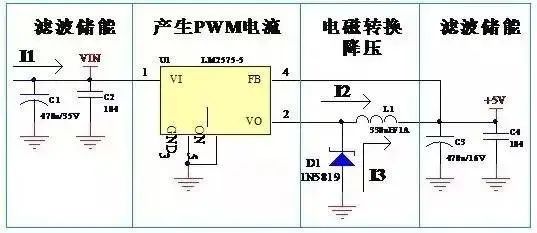

图1 LM2575开关电源电路原理图

开关电源PCB图

开关电源PCB设计时，需要注意的地方是:反馈线的引入点、续流二极管是给谁续流。从图3可以看出，U1导通时，电流I2进入电感L1，电感的特性是电流在电感里流过时不能突然产生，也不能突然消失，电流在电感里的变化时有一个时间过程的。在脉冲电流I2流过电感的作用下，有部分电能转换成磁能，电流逐渐增大，到一定时候，控制电路U1关断了I2，由于电感的特性，电流不能突然消失，这时候二极管起作用了，它接替电流I2，所以叫续流二极管，可以看出，续流二极管是给电感用的，续流的电流I3是从C3的负端出发，经D1，L1后流入C3的正端，这里就相当于抽水机，利用电感的能量，把电容C3的电压提高了。还有就是电压检测的反馈线引入点问题，应该是经过滤波后的地方反馈回去，不然会使输出的电压纹波更大。这两点是我们很多PCB设计人员经常忽视的地方，以为同一个网络，接在那儿不是一样，其实接的地方不一样，性能影响是很大的。图4是LM2575开关电源PCB图，大家看看错的那幅图是哪里错了。

图2 LM2575开关电源PCB图

我们为什么要详细讲原理图原理，因为原理图里包含了许多画PCB的信息，如元件引脚的接入点，节点网络的电流大小等，看清楚了原理图，PCB设计就不成问题了。LM7805和LM2575电路分别代表了线性电源和开关电源的典型布板电路，做PCB时，直接按这两种PCB图布局与布线就行，只是产品不同，电路板也不同，根据实际情况调整。
