肖特基,快恢复,恒流二极管实用电路解析

返回列表来源:壹芯微 发布日期 2021-11-06 浏览:-

肖特基,快恢复,恒流二极管实用电路解析

肖特基二极管应用电路

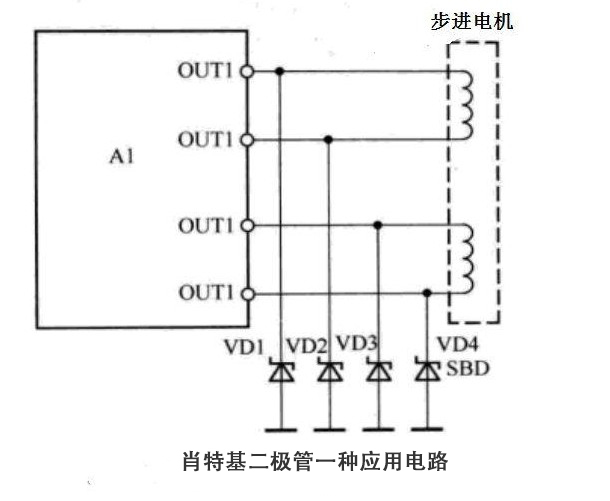

如下图所示,是肖特基二极管的一种应用电路。该电路用于步进电机驱动电路。VD1,VD2,VD3,VD4为肖特基二极管

肖特基,快恢复,恒流二极管实用电路解析

该电路利用肖特基二极管的管压降小,恢复时间短的特点,这样大部分电流就流过外部的肖特基二极管,从而集成电路内部的功耗就小了很多,提高了电路的热稳定性和可靠性。

快恢复二极管应用电路

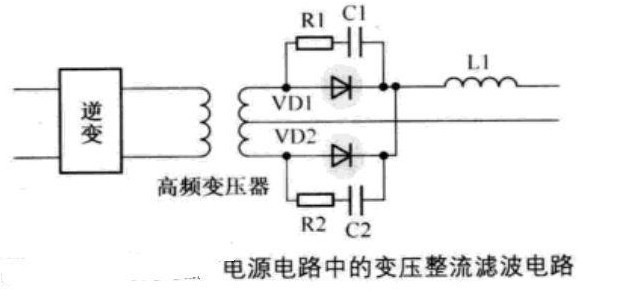

下图所示是数字弧焊电源电路中的变压整流滤波电路,电路中VD1,VD2是快恢复二极管,它们构成高频全波整流电路。电路中的R1和C1,R2和C2构成两只二极管的保护电路,L1是滤波电感。

肖特基,快恢复,恒流二极管实用电路解析

快恢复二极管构成的整流电路的分析方法与整流电路分析方法一致,只是由于快恢复二极管的高速特性,其高频整流性能更好。

恒流二极管应用电路

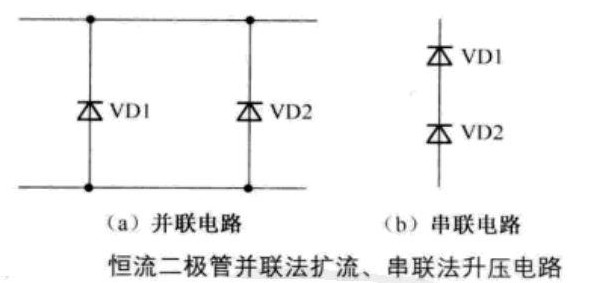

恒流二极管并联法扩流,串联法升压电路,见下图。

肖特基,快恢复,恒流二极管实用电路解析

使用一只恒流二极管只能提供几毫安的恒定电流,将几只恒流二极管并联起来,就可以使输出电流增大。上图a)是恒流二极管并联法扩流电路,两只恒流二极管并联后,电流可以扩大一倍。但是将几只恒流二极管并联使用时,恒流源的起始电压等于这些观众的最大起始电压值,而正向击穿电压则等于这些观众的最小起始电压。此外,在扩流的同时,恒流源的动态阻抗将变小。

如上图b)所示,将几只性能相同的恒流二极管串联使用,可将耐压值提高到1000V以上。假如每只管的恒流值不等,那么恒流值较小的恒流二极管先导通进入恒流状态。必要时可给IH值较小的恒流二极管串联一只分流电阻,

恒流二极管构成的恒流源电路

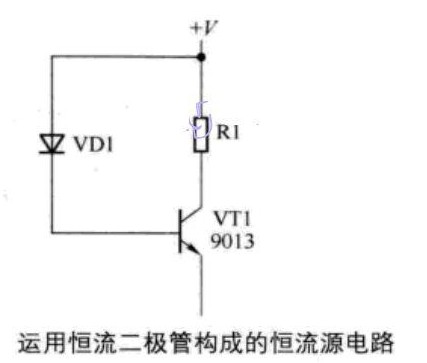

下图即为用恒流二极管构成的恒流源电路,电路中VD1是恒流二极管,接在三极管VT1的基极回路中,为VT1提供恒流的基极电流。这样VT1的集电极和发射极电流就恒定了,且恒定电流大小等于恒流二极管VD1恒星电流的倍数(VT1电流放大倍数)

肖特基,快恢复,恒流二极管实用电路解析
