肖特基二极管-开关电源中的整流利器

在电源特别是高频开关电源中，肖特基二极管是不可或缺的整流利器，几乎所有电源设计工程师都无可避免的需要接触到肖特基二极管

肖特基二极管是由金属与半导体接触形成的势垒层为基础制成的二极管，也可称为肖特基势垒二极管，属于金属半导体结型二极管。作为一种低功耗、超高速半导体器件，其主要特点是正向导通压降小，反向恢复时间短和开关损耗小，因此广泛应用在变频器、开关电源、模块电源、驱动电路等场合，在微波通信等电路中它可作为整流二极管、小信号检波二极管使用。

随着技术的不断发展，肖特基二极管技术也在不断演进，基于肖特基二极管的结构及特点，其在低压、大电流输出等场合发挥着高频整流的重要功能。除此之外，该器件也常被用作高频率下的检波和混频，在高速逻辑电路中用作钳位二极管。

在肖特基二极管的选型中，主要考虑导通压降、反向饱和漏电流、额定电流、最大浪涌电流、最大反向峰值电压、最大直流反向电压、最高工作频率、反向恢复时间、最大耗散功率等参数。其中，低正向电压有助于电源效率的提高和导通状态下效率的提升

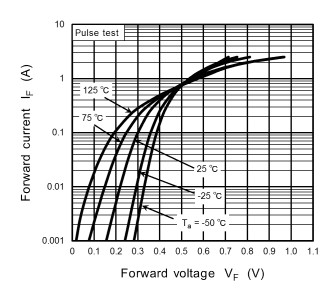

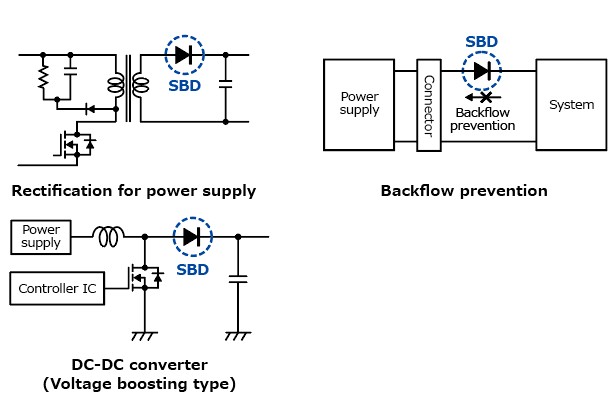

CUHS15F60的低正向电压为VF＝0.55V（典型值），IF＝1.0A，VF＝0.66V（典型值），IF＝1.5A。低反向电流为IR＝70μA（最大值），VR＝60V，这使其非常适合在服务器和网络设备及工业设备的电源中进行整流和防反向电流等电路功能，从而为电源电路提供更好的保护作用。

该产品采用了US2H封装，在体积仅为2.5mm×1.4mm×0.6mm（典型值）的情况下，还能实现低热阻的特性。并且小巧紧凑型贴片式封装更适宜高密度电路板，可满足市场对更小、更薄器件的需求。
