肖特基二极管基础知识图解

肖特基二极管，SBD是肖特基势垒二极管。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

肖特基二极管原理

肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。

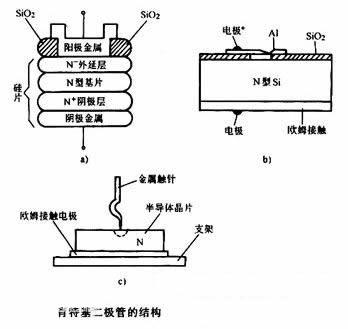

典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。阳极使用钼或铝等材料制成阻档层。用二氧化硅（SiO2）来消除边缘区域的电场，提高管子的耐压值。N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，如图所示。当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。

肖特基二极管优点

SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，以致于限制了其应用范围。像在开关电源（SMPS）和功率因数校正（PFC）电路中功率开关器件的续流二极管、变压器次级用100V以上的高频整流二极管、RCD缓冲器电路中用600V～1.2kV的高速二极管以及PFC升压用600V二极管等，只有使用快速恢复外延二极管（FRED）和超快速恢复二极管（UFRD）。

UFRD的反向恢复时间Trr也在20ns以上，根本不能满足像空间站等领域用1MHz～3MHz的SMPS需要。即使是硬开关为100kHz的SMPS，由于UFRD的导通损耗和开关损耗均较大，壳温很高，需用较大的散热器，从而使SMPS体积和重量增加，不符合小型化和轻薄化的发展趋势。因此，发展100V以上的高压SBD，一直是人们研究的课题和关注的热点。近几年，SBD已取得了突破性的进展，150V和 200V的高压SBD已经上市，使用新型材料制作的超过1kV的SBD也研制成功，从而为其应用注入了新的生机与活力。

肖特基二极管缺点

肖特基二极体最大的缺点是其反向偏压较低及

反向漏电流偏大，像使用硅及金属为材料的肖特基二极体，其反向偏压额定耐压最高只到 50V，而反向漏电流值为正温度特性，容易随着温度升高而急遽变大，实务设计上需注意其热失控的隐忧。为了避免上述的问题，肖特基二极体实际使用时的反向偏压都会比其额定值小很多。不过肖特基二极体的技术也已有了进步，其反向偏压的额定值最大可以到200V。

肖特基二极管结构

新型高压SBD的结构和材料与传统SBD是有区别的。传统SBD是通过金属与半导体接触而构成。金属材料可选用铝、金、钼、镍和钛等，半导体通常为硅（Si）或砷化镓（GaAs）。由于电子比空穴迁移率大，为获得良好的频率特性，故选用N型半导体材料作为基片。为了减小SBD的结电容，提高反向击穿电压，同时又不使串联电阻过大，通常是在N+衬底上外延一高阻N－薄层。其结构示图如图1（a），图形符号和等效电路分别如图1（b）和图1（c）所示。在图1（c）中，CP是管壳并联电容，LS是引线电感，RS是包括半导体体电阻和引线电阻在内的串联电阻，Cj和Rj分别为结电容和结电阻（均为偏流、偏压的函数）。

大家知道，金属导体内部有大量的导电电子。当金属与半导体接触（二者距离只有原子大小的数量级）时，金属的费米能级低于半导体的费米能级。在金属内部和半导体导带相对应的分能级上，电子密度小于半导体导带的电子密度。因此，在二者接触后，电子会从半导体向金属扩散，从而使金属带上负电荷，半导体带正电荷。由于金属是理想的导体，负电荷只分布在表面为原子大小的一个薄层之内。而对于N型半导体来说，失去电子的施主杂质原子成为正离子，则分布在较大的厚度之中。电子从半导体向金属扩散运动的结果，形成空间电荷区、自建电场和势垒，并且耗尽层只在N型半导体一边（势垒区全部落在半导体一侧）。势垒区中自建电场方向由N型区指向金属，随热电子发射自建场增加，与扩散电流方向相反的漂移电流增大，最终达到动态平衡，在金属与半导体之间形成一个接触势垒，这就是肖特基势垒。

在外加电压为零时，电子的扩散电流与反向的漂移电流相等，达到动态平衡。在加正向偏压（即金属加正电压，半导体加负电压）时，自建场削弱，半导体一侧势垒降低，于是形成从金属到半导体的正向电流。当加反向偏压时，自建场增强，势垒高度增加，形成由半导体到金属的较小反向电流。因此，SBD与PN结二极管一样，是一种具有单向导电性的非线性器件。

肖特基二极管封装

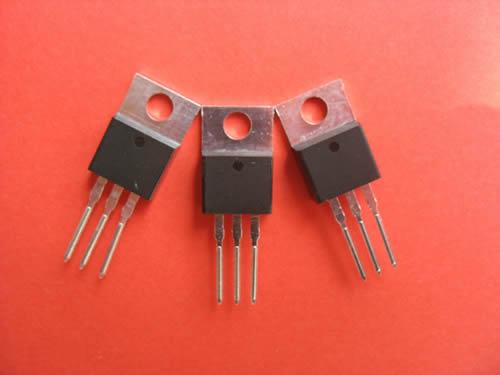

肖特基二极管分为有引线和表面安装（贴片式）两种封装形式。 采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有单管式和对管（双二极管）式两种封装形式。肖特基对管又有共阴（两管的负极相连）、共阳（两管的正极相连）和串联（一只二极管的正极接另一只二极管的负极）三种管脚引出方式。

采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式，有A~19种管脚引出方式。

SBD的主要优点包括两个方面：

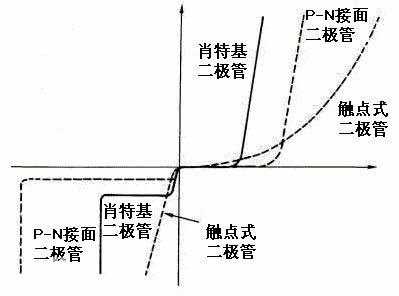

1）由于肖特基势垒高度低于PN结势垒高度，故其正向导通门限电压和正向压降都比PN结二极管低（约低0.2V）。

2）由于SBD是一种多数载流子导电器件，不存在少数载流子寿命和反向恢复问题。SBD的反向恢复时间只是肖特基势垒电容的充、放电时间，完全不同于PN结二极管的反向恢复时间。由于SBD的反向恢复电荷非常少，故开关速度非常快，开关损耗也特别小，尤其适合于高频应用。

但是，由于SBD的反向势垒较薄，并且在其表面极易发生击穿，所以反向击穿电压比较低。由于SBD比PN结二极管更容易受热击穿，反向漏电流比PN结二极管大。

肖特基二极管应用

SBD的结构及特点使其适合于在低压、大电流输出场合用作高频整流，在非常高的频率下（如X波段、C波段、S波段和Ku波段）用于检波和混频，在高速逻辑电路中用作箝位。在IC中也常使用SBD，像SBD?TTL集成电路早已成为TTL电路的主流，在高速计算机中被广泛采用。

除了普通PN结二极管的特性参数之外，用于检波和混频的SBD电气参数还包括中频阻抗（指SBD施加额定本振功率时对指定中频所呈现的阻抗，一般在200Ω～600Ω之间）、电压驻波比（一般≤2）和噪声系数等。

肖特基二极管作用

肖特基二极管肖特基（Schottky）二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。

一个典型的应用，是在双极型晶体管 BJT 的开关电路里面，通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。

肖特基（Schottky）二极管的最大特点是正向压降 VF 比较小。在同样电流的情况下，它的正向压降要小许多。另外它的恢复时间短。它也有一些缺点：耐压比较低，漏电流稍大些。选用时要全面考虑。

检测

肖特基（Schottky）二极管也称肖特基势垒二极管（简称SBD），它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。

性能比较

下表列出了肖特基二极管和超快恢复二极管、快恢复二极管、硅高频整流二极管、硅高速开关二极管的性能比较。由表可见，硅高速开关二极管的trr虽极低，但平均整流电流很小，不能作大电流整流用。

检测方法

下面通过一个实例来介绍检测肖特基二极管的方法。检测内容包括：①识别电极；②检查管子的单向导电性；③测正向导压降VF；④测量反向击穿电压VBR。

被测管为B82-004型肖特基管，共有三个管脚，将管脚按照正面（字面朝向人）从左至右顺序编上序号①、②、③。选择500型万用表的R×1档进行测量，全部数据整理成下表：

肖特基二极管测试结论：

第一，根据①—②、③—④间均可测出正向电阻，判定被测管为共阴对管，①、③脚为两个阳极，②脚为公共阴极。

第二，因①—②、③—②之间的正向电阻只几欧姆，而反向电阻为无穷大，故具有单向导电性。

第三，内部两只肖特基二极管的正向导通压降分别为0.315V、0.33V，均低于手册中给定的最大允许值VFM（0.55V）。

另外使用ZC 25-3型兆欧表和500型万用表的250VDC档测出，内部两管的反向击穿电压VBR依次为140V、135V。查手册，B82-004的最高反向工作电压（即反向峰值电压）VBR=40V。表明留有较高的安全系数。
