肖特基二极管检测的方法介绍

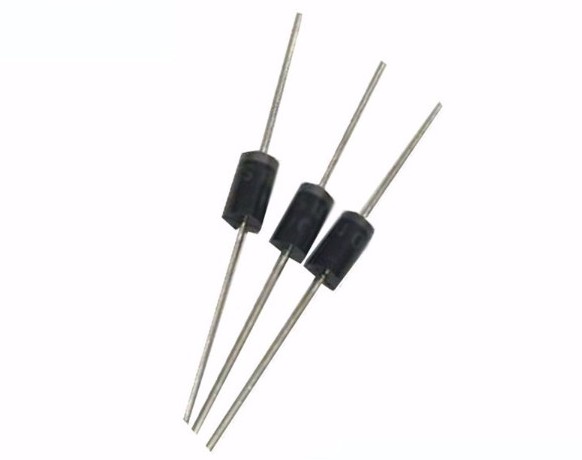

肖特基（Schottky）二极管也称肖特基势垒二极管（简称SBD），它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。

1．性能比较

下表列出了肖特基二极管和超快恢复二极管、快恢复二极管、硅高频整流二极管、硅高速开关二极管的性能比较。由表可见，硅高速开关二极管的trr虽极低，但平均整流电流很小，不能作大电流整流用。

2．检测方法

下面通过一个实例来介绍检测肖特基二极管的方法。检测内容包括：①识别电极；②检查管子的单向导电性；③测正向导压降VF；④测量反向击穿电压VBR。

被测管为B82-004型肖 特基管，共有三个管脚，将管脚按照正面（字面朝向人）从左至右顺序编上序号①、②、③。选择500型万用表的R×1档进行测量，全部数据整理成下表：

测试结论：

第一，根据①—②、③—④间均可测出正向电阻，判定被测管为共阴对管，①、③脚为两个阳极，②脚为公共阴极。

第二，因①—②、③—②之间的正向电阻只几欧姆，而反向电阻为无穷大，故具有单向导电性。

第三，内部两只肖特基二极管的正向导通压降分别为0.315V、0.33V，均低于手册中给定的最大允许值VFM(0.55V)。

另外使用ZC 25-3型兆欧表和500型万用表的250VDC档测出，内部两管的反向击穿电压VBR依次为140V、135V。查手册，B82-004的最高反向工作电压（即反向峰值电压）VBR=40V。表明留有较高的安全系数
