肖特基二极管的特点知识介绍

返回列表来源:壹芯微 发布日期 2021-11-20 浏览:-

肖特基二极管的特点知识介绍

肖特基二极管具有良好的高频性能及较低的正向压降,广泛用于开关电源及逆变器电路中。下面我们将肖特基二极管与硅开关二极管及整流二极管做一比较,来看看肖特基二极管有什么特点?

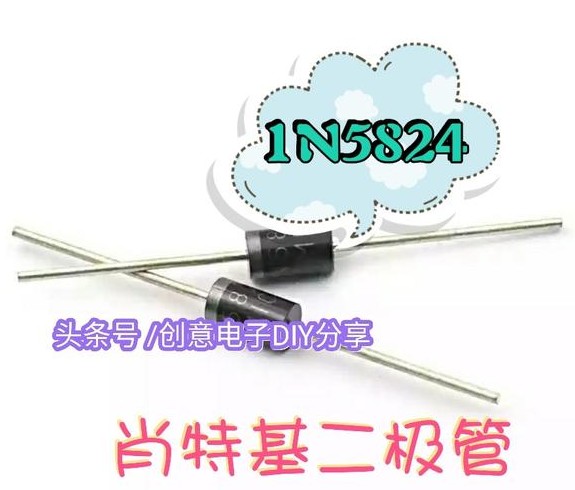

直插封装的肖特基二极管1N5824

肖特基二极管、开关二极管及快恢复二极管都具有良好的高频性能,但它们又有以下不同:

①、硅开关二极管(现在锗开关二极管很少使用)的正向压降一般在0.5~0.6V,正向工作电流较小,多在百十mA以下,具有良好的开关性能。这类管子主要用于早期分立元件的数字电路中以及高频小电流的整流。

②、快恢复二极管的正向压降较大(>0.7V),耐压值可达上千伏,整流电流可达安培级。像FR307,其耐压值为1000V,整流电流可达3A。这类二极管多用于高频高压整流电路中。

③、普通的硅整流二极管(譬如1N4007、1N5408)正向压降一般在0.7~0.8V(正向电流越大,其压降也就越大),耐压值亦可达上千伏,不过这类二极管由于PN结面积较大,其结电容也较大,故高频性能很一般,只适用于数百Hz以下的低频整流。

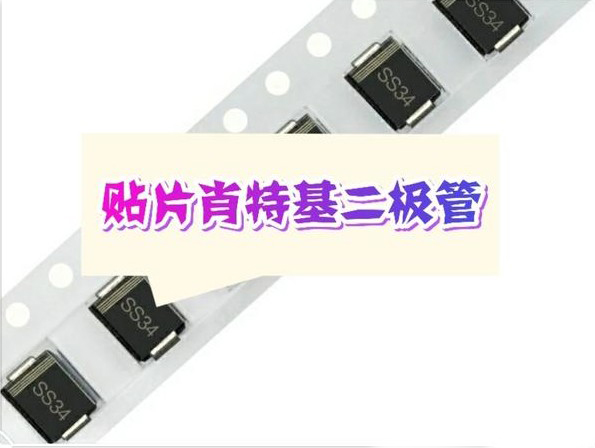

贴片封装的肖特基二极管

④、肖特基二极管的正向压降一般在0.2~0.3V,10A以上的大电流管子,压降可达0.5~0.8V,耐压值大都在200V以下(像常用的SR5200,整流电流5A,耐压值为200V)。由于这类管子高频性能好,正向压降小,故常用于高频、低压大电流整流电路中。像手机充电器输出级的高频整流,各种DC-DC升降压电路中大都选用肖特基二极管。

壹芯微专业制造各类二三极管,MOS管,主营:肖特基二极管,整流二极管,TVS二极管,快恢复二极管,超快恢复二极管,高效整流二极管,晶体三极管,MOS场效应管,整流桥堆,可控硅,三端稳压管,IC集成电路;工厂直销,价格实惠,品质保障,供应稳定,提供售前选型,免费样品,技术支持,售后FEA,如需了解产品报价及详细信息,欢迎咨询官网在线客服。
