详解三端稳压器-三端稳压管应用范围

返回列表来源:壹芯微 发布日期 2019-06-19 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,详解三端稳压器-三端稳压管应用范围,请看下方

三端稳压器结构:

L7805三端稳压器由恒流源、放大电路、调整管三部分组成。

L7805三端稳压器当输入电压变动时,输出电压保持不变。L7805三端稳压器的1脚为输入端;2脚为公共端(接地负极端),3脚为输出端(输出VDD+5V直流电压)

三端稳压器

常用的三端稳压器,一般使用的是TO-220封装,能提供DC5V的输出电压,应用范围广,内含过流和过载保护电路。带散热片时能持续提供1A的电流,如果使用外围器件,它还能提供不通的电压和电流。

7805是常用的三端稳压器件,顾名思义05就是输出电压为5v,还可以微调,7805输出波纹很小。

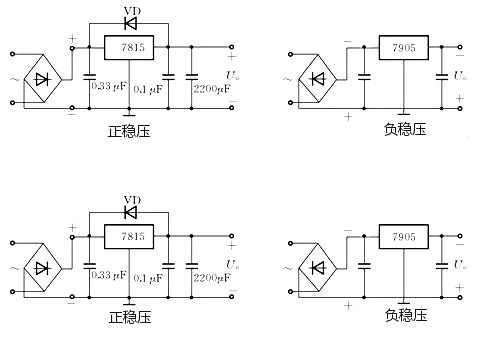

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列。附图给出了正、负稳压的典型电路。

三端稳压器

〈正、负稳压7805电路〉

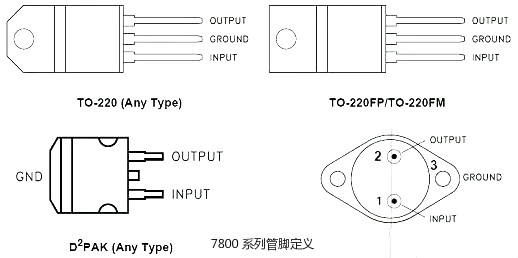

(2) 三端稳压器的型号规格和管脚分布。

三端稳压器

三端稳压器

例如:78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。

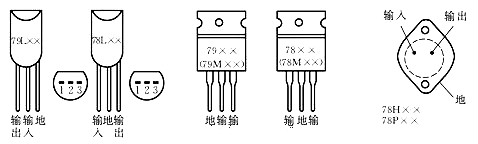

(3) 外形及管脚分布,如附图1-25所示。

三端稳压器

由7805,7905,7812组成的特殊的线性稳压电源

如图所示为一种特殊的电源电路。该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V和+12V。其特点是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。
