稳压管反向击穿电路图文详解

返回列表来源:壹芯微 发布日期 2023-11-30 浏览:-

稳压管反向击穿电路图文详解

稳压管是众多二极管里面非常特殊的一种二极管,它的特殊之处是它的正常工作状态是处于反向击穿的状态,反向击穿状态是可以正常恢复的,大家千万不要认为处于反向击穿状态工作的二极管是一次性的,击穿即损坏。稳压二极管和普通二极管一样,都是利用二极管里面PN结的特性制作而成。

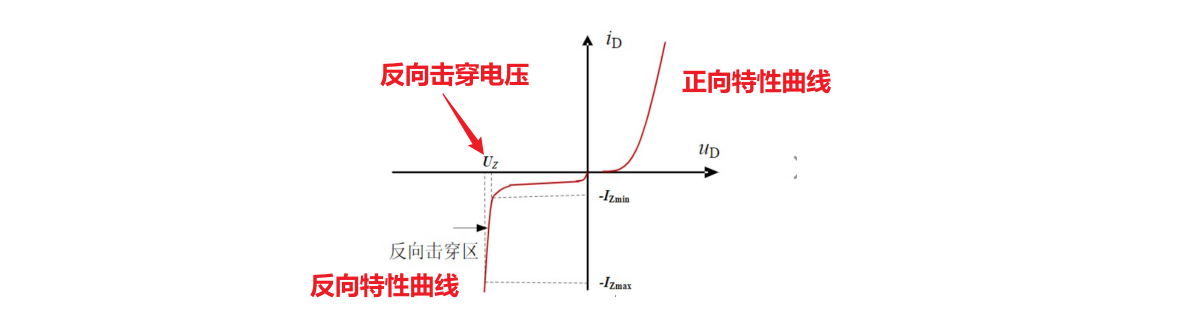

如上图所示,此图就是二极管PN结的伏安特性曲线,右上角的第一象限是正向特性曲线,大家常用的二极管基本都是利用此特性设计而成。下面以硅二极管为例,它的正向导通电压大概为0.7V,当给二极管的阳极加大于0.7V的电压时,二极管导通正常工作,从图中可以看出,当达到二极管正向开启电压时,可以流过二极管的电流会瞬间变大,呈现出指数级上升趋势,但是它的压降会很小。当给二极管的阴极加上反向电压时,二极管的反向电流会很小,可忽略不计,这便是普通二极管的正向导通,反向截止特性。

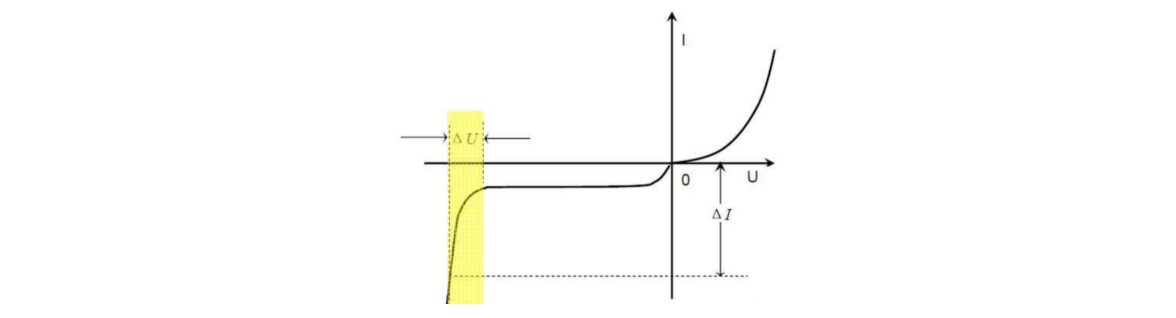

上图重点显现稳压二极管的特性。稳压二极管它是工作在反向击穿区的一个特殊状态,这个反向击穿区是有范围的,如上图中的黄色区域,当我们设计电路图使用稳压二极管时,对于流过稳压管的电流有,必须考虑使其工作在黄色区间,因此必须在此加上限流电阻来保护稳压二极管,尤其注意限流电阻的大小,限流电阻过大时,可能会达不到稳压效果,限流电阻过小时,可能会使稳压二极管电流过大而雪崩或者击穿,而损坏管子。

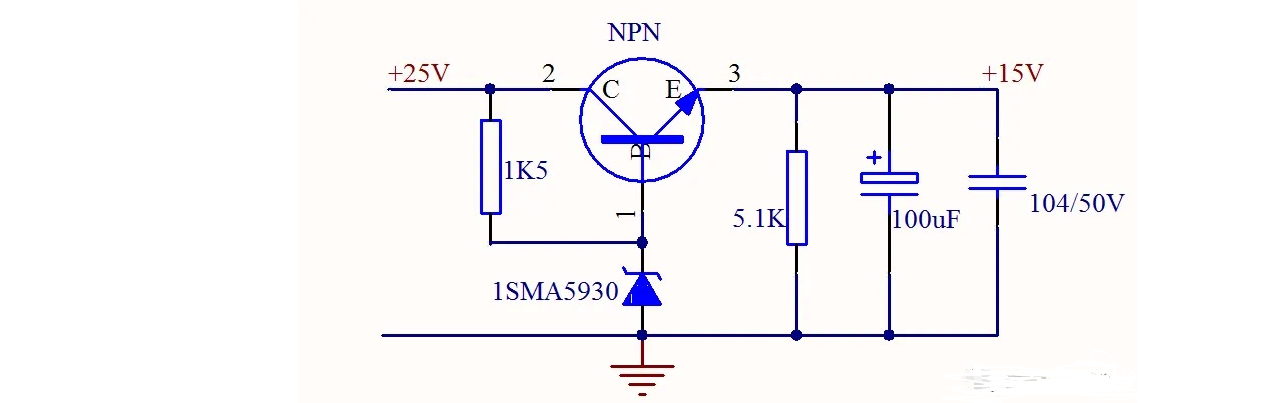

上图为非常常用的稳压二极管经典电路,当左边输入25V电压时,第一步,电流经过1.5K的电阻以及稳压二极管,此时稳压二极管正是处于反向击穿状态,它的阴极电压稳定在16V左右,第二步,流向稳压管的电有一部分会经过三极管be极流向负载,驱动打开三极管,此时一个简便且成本低的降压电路便搭建出来了,三极管的e极输出电压为16V-0.7V=15.3V左右。
