稳压二极管怎么看型号参数-稳压二极管型号大全

返回列表来源:壹芯微 发布日期 2019-08-31 浏览:-

什么是稳压二极管

稳压二极管,又叫齐纳二极管。利用pn结反向击穿状态,其电流可在很大范围内变化而电压基本不变的现象,制成的起稳压作用的二极管。[1] 此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。在这临界击穿点上,反向电阻降低到一个很小的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用。稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更高的稳定电压。

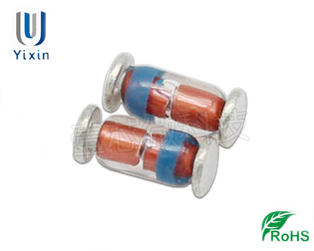

稳压二极管

稳压二极管怎么看型号_稳压二极管型号大全

稳压二极管型号对照表

200W、230W、300W、350W、420W等各功率电脑电源上的整流部分散热片上的快恢

复、肖特基二极管。

型号如:

1.快恢复二极管:F12C20 F16C20C U20C20C U20D20C

2.肖特基二极管:S10C40C S16C40C S20C40C S30D40C S40D45C S40D60C

3.光藕BPC817C,IN5408、FR107/FR104/KBP206等

不同种类二极管如何选用

1.检波二极管的选用检波二极管一般可选用点接触型锗二极管,例如2AP系列等。选用时,应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。

2.整流二极管的选用整流二极管一般为平面型硅二极管,用于各种电源整流电路中。选用整流二极管时,主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。

普通串联稳压电源电路中使用的整流二极管,对截止频率的反向恢复时间要求不高,只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。例如,1N系列、2CZ系列、RLR系列等。

开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管,应选用工作频率较高、反向恢复时间较短的整流二极管(例如RU系列、EU系列、V系列、1SR系列等) 或选择快恢复二极管。

3.稳压二极管的选用稳压二极管一般用在稳压电源中作为基准电压源或用在过电压保护。电路中作为保护二极管。

选用的稳压二极管,应满足应用电路中主要参数的要求。稳压二极管的稳定电压值应与应用电路的基准电压值相同,稳压二极管的最大稳定电流应高于应用电路的最大负载电流50%左右。

4、开关二极管的选用开关二极管主要应用于收录机、电视机、影碟机等家用电器及电子设备有开关电路、检波电路、高频脉冲整流电路等。

中速开关电路和检波电路,可以选用2AK系列普通开关二极管。高速开关电路可以选用RLS系列、1SS系列、1N系列、2CK系列的高速开关二极管。要根据应用电路的主要参数(例如正向电流、最高反向电压、反向恢复时间等) 来选择开关二极管的具体型号。

5、变容二极管的选用选用变容二极管时,应着重考虑其工作频率、最高反向工作电压、最大正向电流和零偏压结电容等参数是否符合应用电路的要求,应选用结电容变化大、高Q值、反向漏电流小的变容二极管。

稳压二极管型号大全

美标稳压二极管型号:

500mW部分:

1N4614                1.8V

1N4615                 2V

1N4616                2.2V

1N4617               2.4V

1N4618               2.7V

1N4619               3V

1N4620              3.3V

1N4621             3.6V

1N4622             3.9V

1N4623             4.3V

1N4624             4.7V

1N4625             5.1V

1N4626             5.6V

1N4627             6.2V

1N4099             6.8V

1N4100             7.5V

1N4101            8.2V

1N4102            8.7V

1N4103            9.1V

1N4104           10V

1N4105           11V

1N4106           12V

1N4107           13V

1N4108           14V

1N4109          15V

1N4110          16V

1N4111           17V

1N4112          18V

1N4113          19V

1N4114          20V

1N4115          22V

1N4116          24V

1N4117          25V

1N4118         27V

1N4119         28V

1N4120        30V

1N4121       33V

1N4122       36V

1N4123       39V

1N4124       43V

1N4125      47V

1N4126      51V

1N4127       56V

1N4128       60V

1N4129      62V

1N4130       68V

1N4131      75V

1N4132       82V

1N4133       87V

1N4134        91V

1N4135       100V

1W稳压部分:

1N4727            3V0

1N4728            3V3

1N4729            3V6

1N4730            3V9

1N4731            4V3

1N4732            4V7

1N4733            5V1

1N4734           5V6

1N4735           6V2

1N4736           6V8

1N4737          7V5

1N4738          8V2

1N4739          9V1

1N4740         10V

1N4741          11V

1N4742         12V

1N4743         13V

1N4744         15V

1N4745         16V

1N4746         18V

1N4747          20V

1N4748         22V

1N4749         24V

1N4750         27V

1N4751         30V

1N4752         33V

1N4753         36V

1N4754           39V

1N4755          43V

1N4756         47V

1N4757         51V

1N4758          56V

1N4759          62V

1N4760            68V

1N4761           75V

1N4762          82V

1N4763            91V

1N4764          100V

HITACHI(日立)0.5W稳压二极管型号参

数HZ3A1

2.5~2.7V

HZ3A2

2.6~2.8V

HZ3A3

2.6~2.9V

HZ3B1

2.8~3.0V

HZ3B2

2.9~3.1V

HZ3B3

3.0~3.2V

线性稳压器件(输入输出电流相等,压降3V以上)

型号                稳压(V)              最大输出电流             可替代型号

79L05               -  5V                            100mA

79L06                 -6V                            100mA

79L08                 -8V                             100mA

LM7805             5V                                 1A                             L7805,LM340T5

LM7806              6V                                   1A                               L7806

LM7808              8V                                  1A                                L7808

LM7809              9V                               1A                                      L7809

LM7812              12V                            1A                              L7812LM340T12

LM7815               15V                          1A                               L7815LM340T15

LM7818              18V                        1A                                      L781

LM2576T-ADJ                    简易开关电源稳压器(可调1.23V~37V)

LM2576HVT-3.3 3.3V       简易开关电源稳压器                                                          3A

LM2576HVT-5.0 5.0V        简易开关电源稳压器                                                         3A

LM2576HVT-12 12V         简易开关电源稳压器                                                          3A

LM2576HVT-15 15V        简易开关电源稳压器                                                         3A

LM2576HVT-ADJ              简易开关电源稳压器(可调1.23V~37V )                    3A
