稳压电路的作用和原理是什么

返回列表来源:壹芯微 发布日期 2019-04-28 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,稳压电路的作用和原理是什么,请看下方

稳压电路是指:在输入电网电压波动或负载发生改变时仍能保持输出电压基本不变的电源电路。

稳压电路分类繁多,可按以下几种分类:

按输出电流的类型分为:直流稳压电路和交流稳压电路。

按稳压电路与负载的连接方式分为:串联稳压电路和并联稳压电路。

按调整管的工作状态分为:线性稳压电源和开关稳压电源。

按电路类型分为:简单稳压电源,反馈型稳压电源和带有放大环节的稳压电路

稳压电路的作用是用来稳定电源电路的输出电压。由于各种情况,交流电的供电电压是不稳定的,因此会造成整流滤波电路输出的直流电压也不稳定。而另一方面,由于整流滤波电路必然存在内阻,当负载电流发生变化时,输出电压也会受到影响而发生变化。为了稳定直流电压,设计中必须在整流滤波电路之后采用稳压电路。

一、什么是简单稳压电路

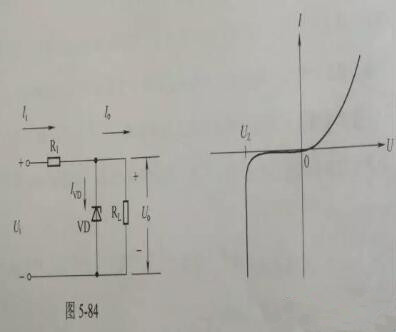

半导体稳压二极管在反向击穿状态下,具有虽然电流在较大范围内变化,但其两端电压却基本不变的特性。利用稳压二极管的这一特性,可以组成简单稳压电路。电路如下图所示,稳压二极管VD与负载电阻RL并联,VD上电压即是输出电压U0,R1为限流电阻。稳压二极管工作于反向击穿状态,其反向击穿电压即是稳定电压U2,如图5-85伏安特性曲线所示,在UZ处,电流在较大范围变化时,电压基本不变。

稳压电路

简单稳压电路的特点是电路简单,但输出电压不可调、输出电流受稳压二极管的限制,仅适用于要求输出电流较小的场合。

2. 什么是串联型的稳压电路

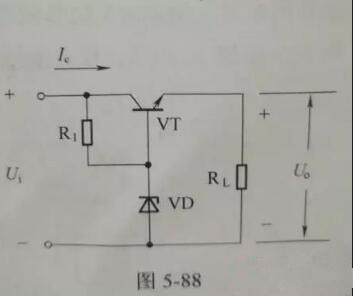

  串联型稳压电路如图所示,晶体管VT为自动调整元件,由于调整元件串联在负载回路中,因此称为串联型稳压电路。VD为稳压二极管,为调整管VT提供稳定的基极电压。R1为稳压二极管的限流电阻,RL为负载电阻。Ui为输入电压,U0为输出电压,IC为输出电流。

稳压电路

串联型稳压电路稳压精度较高,可以输出较大的直流电流,还可以做到输出直流电压连续可调,因而得到广泛的应用。

采用集成稳压器构成的稳压电路,具有电路简单、稳定度高、保护电路完善的特点,因此在实际电路中得到了非常广泛的应用。
