开关稳压电路和串联稳压电路的区别是什么

返回列表来源:壹芯微 发布日期 2019-04-28 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,开关稳压电路和串联稳压电路的区别是什么,请看下方

开关稳压电路:

开关型稳压电路的特点是体积小、效率高。线性电源的效率为30%~55%;而开关稳压器可达60%~85%,可以省去工频变压器和巨大的散热器,体积和重量都大为减小。这种电路已广泛应用在各种电子设备。

常用的实现开关控制的方法:有自激式开关稳压器、脉宽调制式开关稳压器及直流变换式开关稳压器等。

稳压管

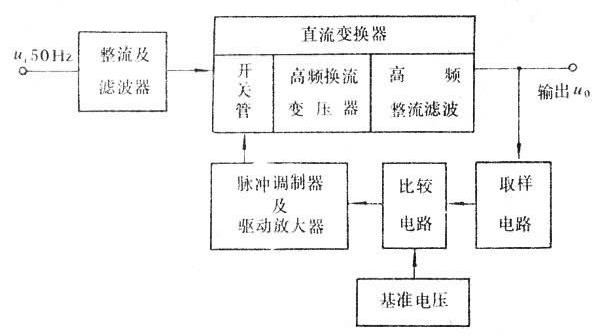

开关稳压电路采用直流变换器的开关稳压电路的框图。对工频电压直接整流-滤波后获得的直流电压,由开关管变为高频电压。后者经高频换流变压器变为一定的电压,再经高频整流-滤波以后给出所需的输出电压u0;开关管的工作受脉冲调制器和驱动放大器的控制。当输出电压u0发生变化时,来自输出端的取样信号经比较电路产生误差信号,然后通过脉冲调制器来控制开关管的开关工作比,从而使直流变换器的输出保持稳定。开关管是在饱和区断续工作的,所以功耗较线性电源的调整管为小,因而效率较高。大功率电力稳压器是有补偿变压器,调压器,控制电路,检测电路和操作电路组成。

串联稳压电路:

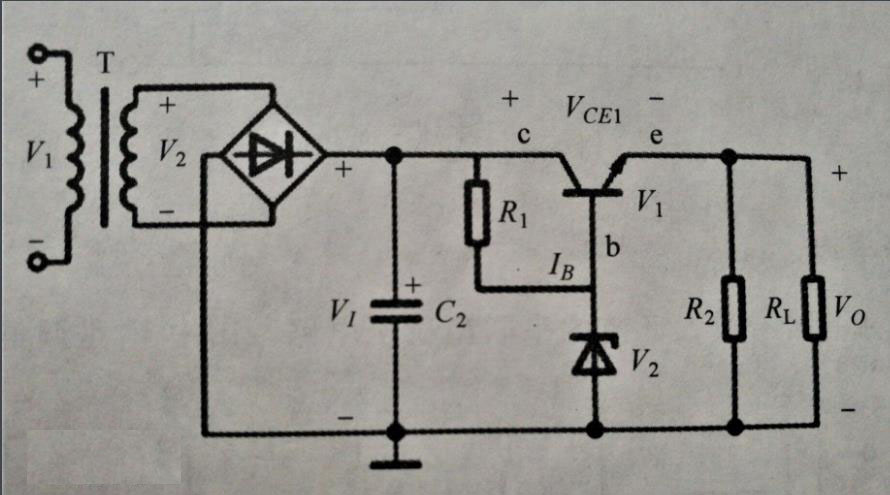

串联稳压电路是最简单的串联型稳压电源。  可以调整管,调节输出电压,它与负载电阻是串联的,所以称为串联型稳压电源。R1给V1提供合适的偏置,使V1工作在放大状态;利用三极管电流放大作用可以提高输出电流。同时R1还是限流电阻,保护V2管。V2管稳定三极管V1基极的电位。

稳压管

简单串联型稳压电路的优点是电路简单,调试方便。由于三极管具有电流放大作用,使它的输出电流较大。但是它的输出电压仍然不能调Vo=Vz-VBE1而  基本上是不变。稳压灵敏度不够,稳压效果差,所以要进行改进。
