万用表测量判断MOS管好坏的方法 - 壹芯微

返回列表来源:壹芯微 发布日期 2021-09-27 浏览:-

万用表测量判断MOS管好坏的方法 - 壹芯微

万用表测量判断MOS管好坏的方法 - 壹芯微

mos管是金属—氧化物-半导体场效应晶体管,或者称是金属—绝缘体—半导体。MOS管的source和drain是可以对调的,他们都是在P型backgate中形成的N型区。在多数情况下,这个两个区是一样的,即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。

双极型晶体管把输入端电流的微小变化放大后,在输出端输出一个大的电流变化。双极型晶体管的增益就定义为输出输入电流之比(beta)。另一种晶体管,叫做场效应管(FET),把输入电压的变化转化为输出电流的变化。FET的增益等于它的transconductance,定义为输出电流的变化和输入电压变化之比。市面上常有的一般为N沟道和P沟道,以下为N沟道和P沟道符号。

1、如何快速判断其好坏及引脚功能

1)用10K档,内有15伏电池。可提供导通电压。

2)因为栅极等效于电容,与任何脚不通,不论N管或P管都很容易找出栅极来,否则是坏管。

3)利用表笔对栅源间正向或反向充电,可使漏源通或断,且由于栅极上电荷能保持,上述两步可分先后,不必同步,方便。但要放电时需短路管脚或反充。

4)大都源漏间有反并二极管,应注意,及帮助判断。

5)大都封庄为字面对自已时,左栅中漏右源。

以上前三点必需掌握,后两点灵活运用,很快就能判管脚,分好坏。

如果对新拿到的不明MOS管,可以通过测定来判断脚极,只有准确判定脚的排列,才能正确使用。


2、管脚测定方法:

①栅极G的测定:用万用表R&TImes;100档,测任意两脚之间正反向电阻,若其中某次测得电阻为数百Ω,该两脚是D、S,第三脚为G。

②漏极D、源极S及类型判定:用万用表R&TImes;10kΩ档测D、S问正反向电阻,正向电阻约为0.2&TImes;10kΩ,反向电阻(5一∞)X100kΩ。在测反向电阻时,红表笔不动,黑表笔脱离引脚后,与G碰一下,然后回去再接原引脚,出现两种情况:

a.若读数由原来较大值变为0(0&TImes;10kΩ),则红表笔所接为S,黑表笔为D。用黑表笔接触G有效,使MOS管D、S间正反向电阻值均为0Ω,还可证明该管为N沟道。

b.若读数仍为较大值,黑表笔不动,改用红表笔接触G,碰一下之后立即回到原脚,此时若读数为0Ω,则黑表笔接的是S极、红表笔为D极,用红表笔接触G极有效,该MOS管为P沟道。

另外:

控制器有6路MOS管,ECPU还要加3路MOS管,一般控制器或ECPU坏都是烧MOS管,如何在不打开外壳的情况下确定MOS管是否烧坏,方法如下:

1、ECPU(或控制器)什么线也不要接,取下来。

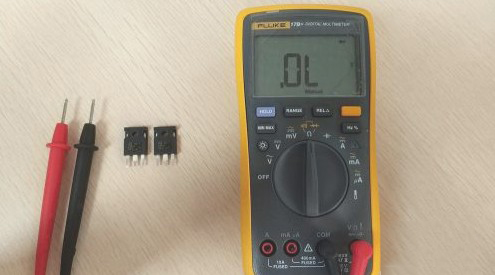

2、万用表拔到二极管档,一般在通断档上,自动表在电阻档上(用功能键切换),这个档位有一个二极管的三角加一杠的符号,如果还不会,用百度。

3、任意MOS管内部都有一个二极管,如果MOS管烧了,那二极管肯定烧,所以,量MOS管的二极管好坏就确定了MOS管好坏。按下面的步骤测量二极管,万用表上稳定显示0.37~0.44V左右电压,说明这路MOS管好的,如果显示0V电压,说明这路MOS管击穿;如果显示0.7V以上电压,说明这路MOS管击断。

4、控制器部分的上臂三相的MOS管,黑表笔接副电池正极接入线(纯控制器就接正线),红表笔分别量三条相线。

5、控制器部分的下臂三相的MOS管,红表笔接主电池负极接入线(纯控制器就接负线),黑表毛分别量三条相线。

6、ECPU主电池并联MOS管,黑表笔接副电池正极接入线,红表笔接主电池正极接入线。

7、ECPU副电池并联MOS管,黑表笔接副电池负极接入线,红表笔接主电池负极接入线。

8、ECPU串联MOS管,黑表笔接主电池正极接入线,红表笔接副电池负极接入线。
