TVS实现ESD防护设计时的应用知识

返回列表来源:壹芯微 发布日期 2019-05-09 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,TVS实现ESD防护设计时的应用知识,请看下方

下面分别介绍TVS瞬态抑制二极管在智能手机各个模组中实现ESD防护设计时的应用。

一、触控面板模组

触控面板是用手指去碰触的人机交互界面,极易受ESD的干扰。PCB设计时tvs管可以加在软板导线出现连接器的位置,以有效防护经由连接器产生的ESD现象。 另外,在终端使用时会有来自触控面板边缘屏蔽层的ESD风险,因此在屏蔽层与接地线之间也应该加TVS,一方面用以避免信号干扰,另一方面可有效箝制电路 系统电压。电源线和地之间采用单颗tvs管形式,其它端口则采用TVS阵列来实现。

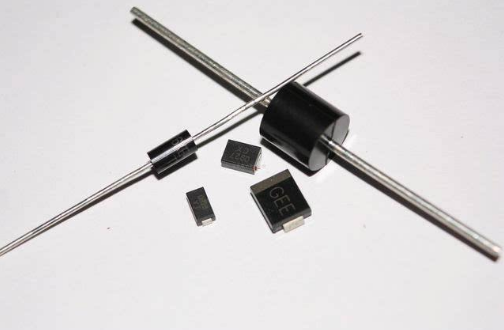

TVS管

二、实体按键部分

现在的智能手机大部分具有触控功能,也有一部分是实体按键,使用者需要直接接触这些实体按键进行操作,而实体按键的间隙经常会出现 ESD现象。设计时tvs管应尽量放到靠近按键接点附近,利用其比前端按键控制IC元件较低的箝制电压及耐高突波电流的特性,有效作为第一线的防护。

三、电源系统部分

当智能手机取下电池后,所有连接到半导体元件中的电位并不容易完全释放掉,这些与电源管理IC连接的元件,一开始因储存了特定电位,因此开机或关机过程 中,都有可能引发过大的高低突波,进而造成部分元件毁损。电源控制IC的周边都需加上TVS元件,且PCB设计时tvs管应尽量放置在靠近电源控制IC的 位置。特别需要注意的是对于不同的电源电压应采用其相对应箝制电压的TVS元件

壹芯微科技针对二三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
