TVS瞬态抑制二极管原理及其应用电路图详说

返回列表来源:壹芯微 发布日期 2019-01-19 浏览:-

壹芯微作为国内专业生产瞬态抑制二极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,TVS瞬态抑制二极管原理及其应用电路图详说,请看下方

TVS瞬态电压抑制二极管原理是什么?及其TVS二极管的应用范围有哪些呢?有些朋友还对它们感到陌生。今天就由小编为这些朋友讲解下TVS瞬态抑制二极管原理及其应用到底是怎么样的!  TVS瞬态电压抑制二极管原理上讲,运用特性瞬态抑制二极管(TVS)又名钳位型二极管,是现在国际上遍及运用的一种高效能电路维护器材,它的外型与通常二极管一样,但却能吸收高达数千瓦的浪涌功率,它的首要特点是在反向运用条件下,当接受一个高能量的大脉冲时,其作业阻抗当即降至极低的导通值,然后答应大电流经过,一起把电压胁迫在预订水平,其呼应时刻仅为10-12毫秒,因而可有效地维护电子线路中的精细元器材。

TVS瞬态电压抑制二极管原理运用特性:  瞬态抑制二极管(TVS)又名钳位型二极管,是现在国际上遍及运用的一种高效能电路维护器材,它的外型与通常二极管一样,但却能吸收高达数千瓦的浪涌功率,它的首要特点是在反向运用条件下,当接受一个高能量的大脉冲时,其作业阻抗当即降至极低的导通值,然后答应大电流经过,一起把电压胁迫在预订水平,其呼应时刻仅为10-12毫秒,因而可有效地维护电子线路中的精细元器材。 TVS二极管答应的正向浪涌电流在TA=250C,T=10ms条件下,可达50~200A。双向TVS二极管可在正反两个方向吸收瞬时大脉冲功率,并把电压胁迫到预订水平, 双向TVS二极管适用于交流电路,单向TVS二极管通常用于直流电路。可用于防雷击、防过电压、抗搅扰、吸收浪涌功率等,是一种抱负的维护器材。耐受才能用瓦特(W)表明。  TVS二极管的应用:  现在已广泛运用于计算机体系、通讯设备、交/直流电源、轿车、电子镇流器、家用电器、仪器仪表(电度表)、RS232/422/423/485、 I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的维护、共模/差模维护、RF耦合/IC驱动接纳维护、电机电磁波搅扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。  TVS二极管的响应时间可以达到ps级,是限压型浪涌保护器件中最快的。用于电子电路的过电压保护时其响应速度都可满足要求。 TVS二极管的结电容根据制造工艺的不同,大体可分为两种类型,高结电容型TVS二极管一般在几百~几千pF的数量级,低结电容型TVS的结电容一般在几pF~几十pF的数量级。一般分立式TVS二极管的结电容都较高,表贴式TVS二极管中两种类型都有。在高频信号线路的保护中,应主要选用低结电容的TVS二极管。

TVS二极管具有的另一个优点是可灵活选用单向或双向保护器件,在单极性的信号电路和直流电源电路中,选用单向TVS二极管,可以获得比较低的残压。

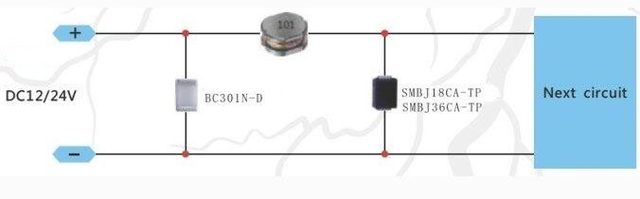

TVS二极管主要可用于直流电源、信号线路、天馈线路的防雷保护。

壹芯微科技针对TVS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
