TVS二极管选型步骤及注重的问题

返回列表来源:壹芯微 发布日期 2019-01-19 浏览:-

壹芯微作为国内专业生产TVS二极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,TVS二极管选型步骤及注重的问题,请看下方

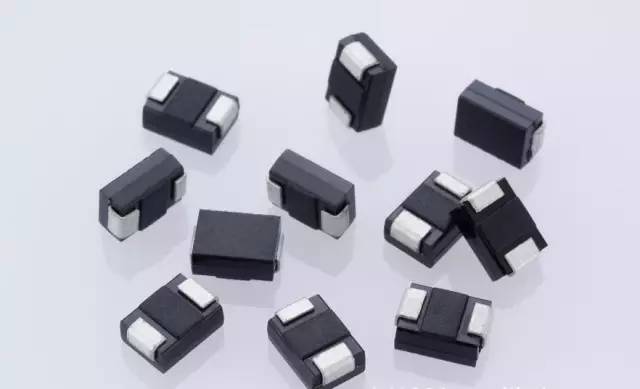

在电子防护器材中运用最多的要数TVS管,一起TVS管也是过压器材中的一种。TVS管广泛应用于半导体及敏感器材的维护,通常用于电子商品的二级维护。TVS管根本都会是用于在陶瓷气体放电管以后的二级维护,不过也有用户直接将其用于商品的一级维护。其特点为反应速度快(为ps级),TVS管体积小,脉冲功率较大,箝位电压低德等等。TVS管其10/1000μs波脉冲功率从400W~30KW,脉冲峰值电流从0.52A~544A;击穿电压有从6.8V~550V的系列值,便于各种不相同电压的电路运用。那么TVS管详细怎么选用呢?此总结了以下几点:

一、TVS管的选型过程如下:

  1.断定待维护电路的直流电压或持续作业电压,如果是交流电,应计算出最大值,即用有用值*1.414。

  2.TVS管的反向变位电压即作业电压(VRWM)--挑选TVS的VRWM等于或大于上述过程1所规则的操作电压。这就确保了在正常作业条件下TVS管吸收的电流可忽略不计,如果过程1所规则的电压高于TVS管的VRWM ,TVS管将吸收很多的漏电流而处于雪崩击穿状况,从而影响电路的作业。

  3.最大峰值脉冲功率:断定电路的搅扰脉冲状况,依据搅扰脉冲的波形、脉冲持续时间,断定能够有用按捺该搅扰的TVS管峰值脉冲功率。

  4.所选TVS管的最大箝位电压(VC)应低于被维护电路所答应的最大接受电压。

  5.单极性仍是双极性-常常会呈现这么的误解即双向TVS管用来按捺反向浪涌脉冲,本来呢并非如此。双向TVS管用于交流电或来自正负双向脉冲的场合。TVS管有时也用于削减电容。如电路只有正向电平信号,那麽单向TVS管就足够了。TVS管操作方法如下:正向浪涌时,TVS管处于反向雪崩击穿状况;反向浪涌时,TVS管相似正向偏置管相同导通并吸收浪涌能量。在低电容电路里状况就不是这么了。应选用双向TVS管以维护电路中的低电容器材免受反向浪涌的危害。

  6.例如知道对比精确的浪涌电流IPP,那么就能够使用VC来断定其功率,如果无法断定功率的概规模,对于TVS选型的通常来说,挑选功率大一些对比好。

二、TVS管的选型应重视以下疑问:

  ①最大箝位电压VC要小于电路答应的最大安全电压。

  ②截止电压VRWM大于电路的最大作业电压,通常能够挑选VRWM等于或许略大于电路的最大作业电压。

  ③额定的最大脉冲功率(TVS管参数中给出) PM要大于最大瞬态浪涌功率。

壹芯微科技针对TVS二极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
