贴片三极管的开关作用知识

返回列表来源:壹芯微 发布日期 2019-03-29 浏览:-

壹芯微作为国内专业生产三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,贴片三极管的开关作用知识,请看下方

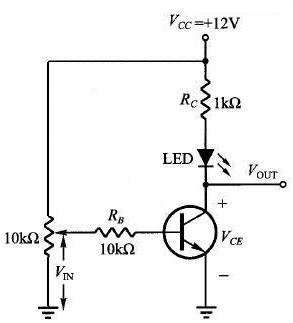

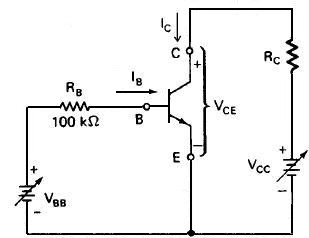

简单贴片三极管开关:电路如下图,电阻RC是LED限流用电阻,以防止电压过高烧坏LED(发光二极管),将输入信号 VIN 从0 调到最大 (等分为约20 个间隔),观察并记录对的 VOUT 以及LED 的亮度。当贴片三极管开关为断路时,VOUT =VCC =12 V,LED 不亮。当贴片三极管开关通路时,VOUT = 0.2V ,LED 会亮。改良贴片三极管开关:因为三极管由截止区过度到饱和区需经过线性区,开关的效果不会有明确的界线。为使贴片三极管开关的效果明确,可串接两个贴片三极管,电路如图六。同样将输入信号 VIN 从0 调到最大 (等分为约20 个间隔),观察并记录对应的VOUT 以及LED 的亮度。

三极管

三极管

贴片三极管开关与机械式开关的比较截至目前为止,我们都假设当贴片三极管开关导通时,其基极与射极之间是完全短路的。事实并非如此,没有任何贴片三极管可以完全短路而使VCE=0,大多数的小信号硅质贴片三极管在饱和时,VCE(饱和)值约为0.2伏特,纵使是专为开关应用而设计的交换贴片三极管,其VCE(饱和)值顶多也只能低到0.1伏特左右,而且负载电流一高,VCE(饱和)值还会有些许的上升现象,虽然对大多数的分析计算而言,VCE(饱和)值可以不予考虑,但是在测试交换电路时,必须明白VCE(饱和)值并非真的是0。虽然VCE(饱和)的电压很小,本身微不足道,但是若将几个贴片三极管开关串接起来,其总和的压降效应就很可观了,不幸的是机械式的开关经常是采用串接的方式来工作的,如图3(a)所示,贴片三极管开关无法模拟机械式开关的等效电路(如图3(b)所示)来工作,这是三极管开关的一大缺点。 幸好贴片三极管开关虽然不适用于串接方式,却可以完美的适用于并接的工作方式,如图4所示者即为一例。贴片三极管开关和传统的机械式开关相较,具有下列四大优点﹕ (1)贴片三极管开关不具有活动接点部份,因此不致有磨损之虑,可以使用无限多次,一般的机械式开关,由于接点磨损,顶多只能使用数百万次左右,而且其接点易受污损而影响工作,因此无法在脏乱的环境下运作,贴片三极管开关既无接点又是密封的,因此无此顾虑。(2)机械式开关的动作速度较一般的开关为快,一般开关的启闭时间是以毫秒(ms)来计算的,贴片三极管开关则以微秒(μs)计。(3)贴片三极管开关没有跃动(bounce)现象。一般的机械式开关在导通的瞬间会有快速的连续启闭动作,然后才能逐渐达到稳定状态。(4)利用贴片三极管开关来驱动电感性负载时,在开关开启的瞬间,不致有火花产生。反之,当机械式开关开启时,由于瞬间切断了电感性负载样上的电流,因此电感之瞬间感应电压,将在接点上引起弧光,这种电弧非但会侵蚀接点的表面,亦可能造成干扰或危害。
