TIP42C参数引脚图电路应用及TIP42C规格书

返回列表来源:壹芯微 发布日期 2019-05-25 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,TIP42C参数引脚图电路应用及TIP42C规格书,请看下方

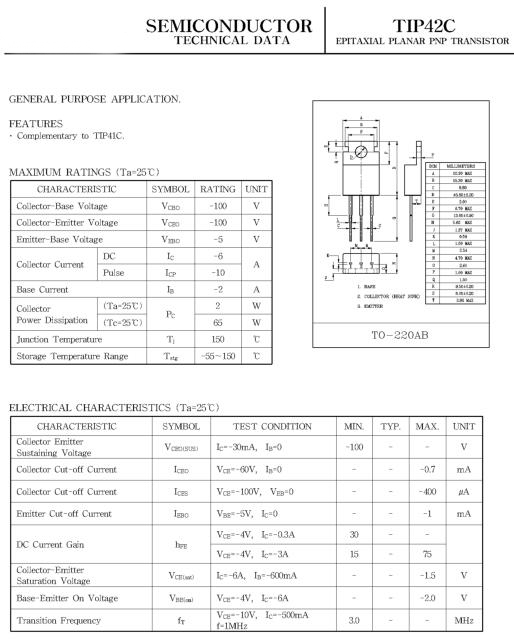

TIP42C参数引脚图电路应用及TIP42C规格书

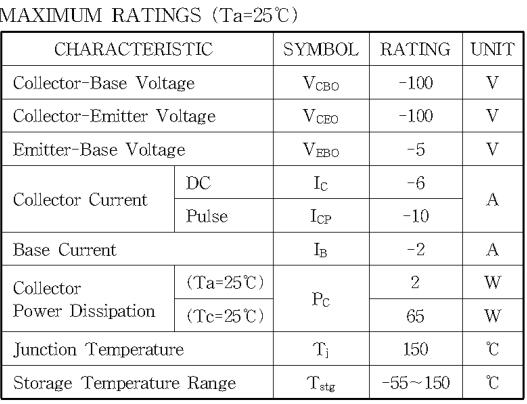

查看tip42c参数详情

TIP42C参数引脚图电路应用及TIP42C规格书

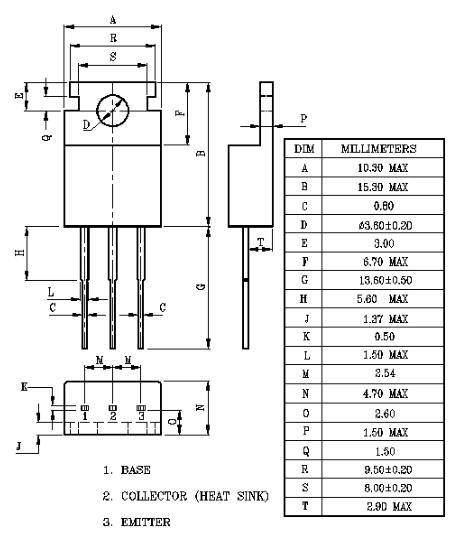

tip42c参数封装尺寸

TIP42C参数引脚图电路应用及TIP42C规格书

tip42c概述

tip42是由美国得克萨斯仪表公司生产的,应用材料是SI-NPN.应用于低频,音频,或功率放大之用,TIP41C的极限工作电压max为100V.最大工作电流I=6A。TIP41 NPN中功率三极管,广泛用于信号放大及音频功放用晶体管,可与TIP42 PNP管做互补对称管使用.

tip42c引脚图电路图及引脚定义

TIP42C参数引脚图电路应用及TIP42C规格书

1、基集

2、集电极

3、发射极

tip42c应用电路

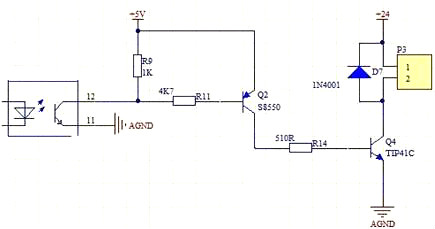

(一)

当PB01端输入1时,也就是光耦管截止(或开路),则Q2必定截止,Q4跟随截止(继电器断电);当PB01端输入0时,也就是光耦管导通(或短路),则Q2必将导通,Q4也导通(继电器加电);为了控制稳定,必须给Q2提供可靠的集电极电流,就是加个集电极电阻(一端直接接地),如陈坚道先生给的那个图。因为你用了个大功率管,也不知道你继电器电流需要多大,如果Q4基极电流不够,可以去掉R14(即短路掉),R11的值减小些以加大Q2集电极电流。

TIP42C参数引脚图电路应用及TIP42C规格书

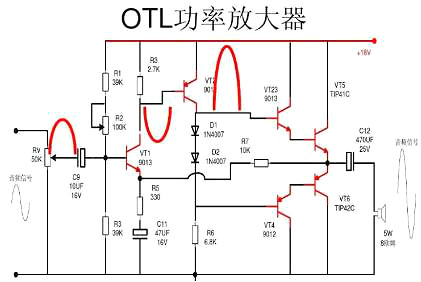

(二)

TIP42C参数引脚图电路应用及TIP42C规格书

壹芯微科技针对二三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
