今天我们来说下SR560这颗二极管,刚刚有位客户来咨询说,SR560是什么二极管,可以用什么代换,帮客户解决完问题,就来这里这大家分享一下,请看下方

SR560属于肖特基二极管,电流5A,电压60V,压降0.7V,最大峰值浪涌电流150A,封装DO-27,其比较突出的特点是,压降低,功耗小,效率高

可以用较大电流的二极管来代换,有:SR860,SR1060,12SQ060,15SQ060,贴片代换的有SS56,SS86,SB1060,具体参数如下

SR860,电流8A,电压60V,压降0.7V,最大峰值浪涌电流150A,封装DO-27

SR1060,电流10A,电压60V,压降0.7V,最大峰值浪涌电流150A,封装DO-27

12SQ060,电流12A,电压60V,压降0.7V,最大峰值浪涌电流150A,封装DO-27

15SQ060,电流15A,电压60V,压降0.7V,最大峰值浪涌电流150A,封装DO-27

SS56,电流5A,电压60V,压降0.7V,最大峰值浪涌电流150A,封装SMB,SMC

SS86,电流8A,电压60V,压降0.7V,最大峰值浪涌电流150A,封装SMB,SMC

SB1060,电流10A,电压60V,压降0.7V,最大峰值浪涌电流150A,封装TO-277

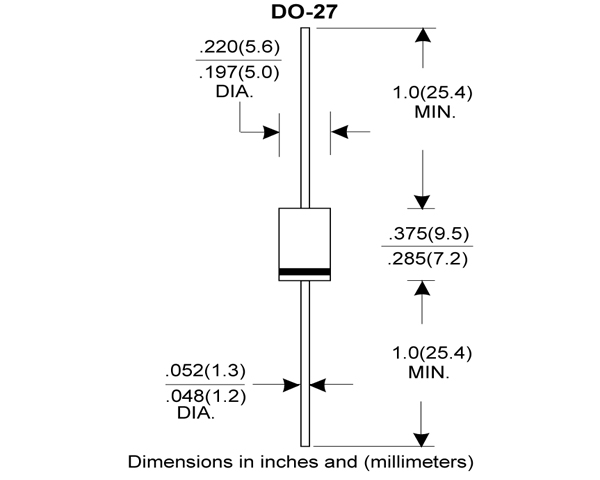

DO-27封装尺寸

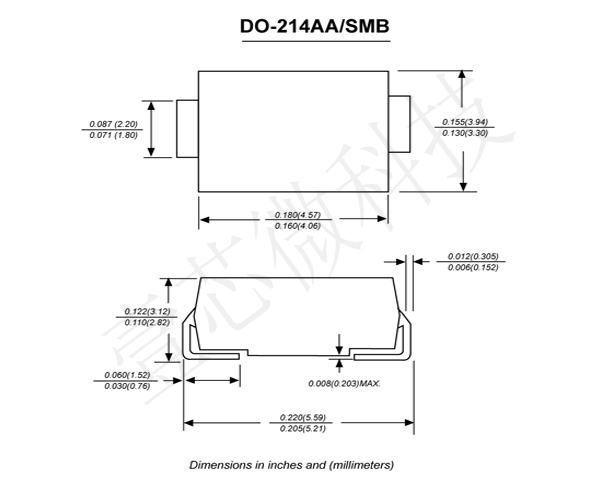

SMB封装尺寸

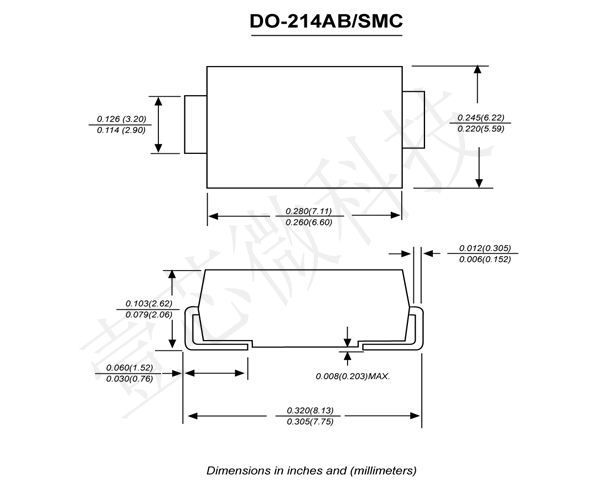

SMC封装尺寸

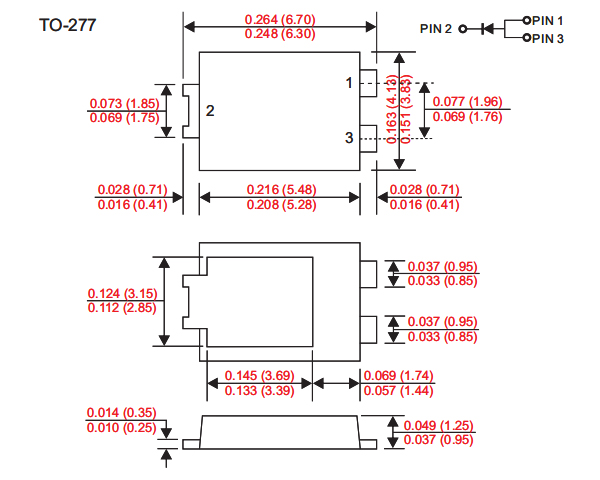

TO-277封装尺寸
