SOD贴片二极管封装形式及其主流尺寸
目前,贴片二极管已经在大多数应用中取代了传统的引线式产品。其中,SOD封装是大部分贴片二极管的安装形式。
SOD衍生了一系列二级管封装形式

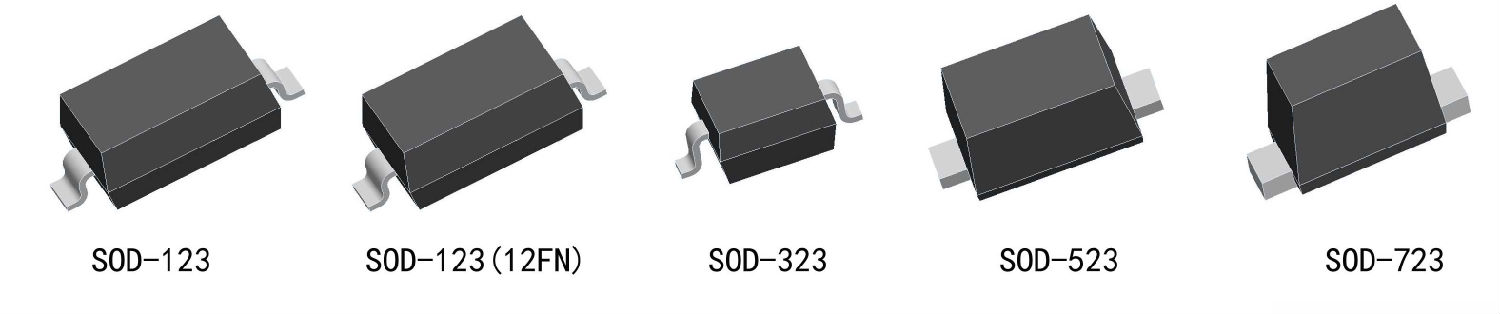

SOD是小外形二级管(Small Outline Diode)的英文缩写,目前已经衍生了一系列标准封装形式。这些二极管封装用SOD后面的一串数字进行区分,例如SOD-23、SOD-523、SOD323等等。它们的封装尺寸如下:
SOD-123塑料体尺寸:L2.70mm,W1.60mm,H1.10mm.
SOD-123(12FN)塑料体尺寸:L2.70mm,W1.60mm,H1.10mm。
SOD-323塑料体尺寸:L1.70mm,W1.30mm,H1.00mm。
SOD-523塑料体尺寸:L1.20mm,W0.80mm,H0.60mm。
SOD-723塑料体尺寸:L1.00mm,W0.60mm,H0.55mm。

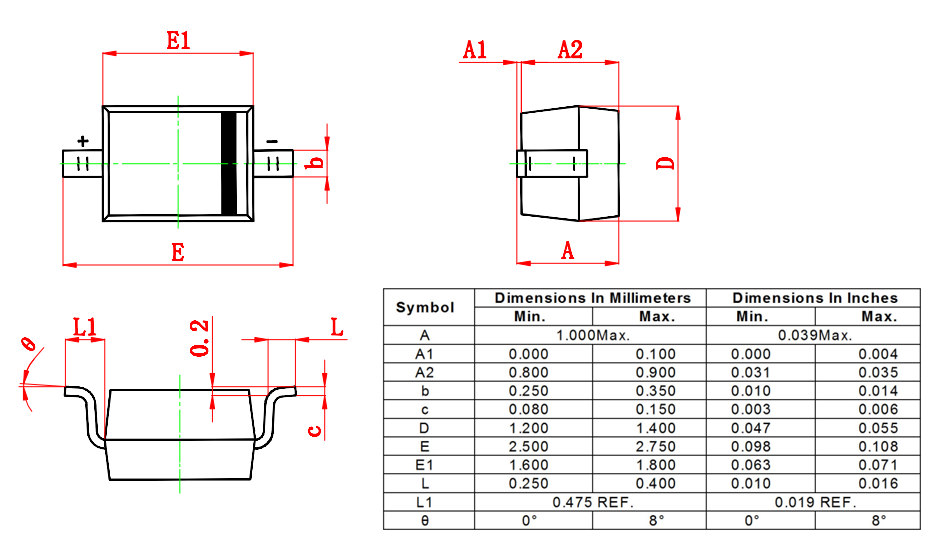

SOD二级管的外形尺寸
SOD二级管一般采用卷盘包装。其中,SOD-123封装和SOD-323封装单位卷盘装载3000只二极管,SOD-523封装和SOD-723封装单位卷盘装载8000只二极管。
