三极管怎么区分是NPN还是PNP

返回列表来源:壹芯微 发布日期 2019-01-08 浏览:-

壹芯微作为国内专业生产三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,像今天有位客户来咨询说,三极管怎么区分是NPN还是PNP,处理好这个问题后,就来到这里,打算跟各位分享一下,后面有遇到相同的问题可以参考解决

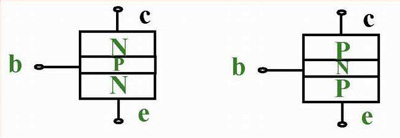

贴片三极管分为PNP与NPN型,一般说来,贴片三极管封装上面都会有相应的型号标号,熟悉具体的型号标号可以区分。另外,NPN型三极管外壳上有一个突出标志,我们可根据这些不同就可以把它们区分开来。但是要准确区分还是需要借助工具万用表才行。

三极管

用万用电表的欧姆挡来判断,根据等效电路的不同,就可以用万用表的欧姆挡来区分它们。方法如下:
将万用电表拨至适当的欧姆挡(实际上,在测量的过程中,要根据需要适当调节欧姆挡的挡级)
1、将电表的红表笔接三极管的某一管脚, 黑表笔先后分别接另外两个管脚,可测得两个阻值。
2、若这两个值都很小(即阻值小于几百欧),则说明这个三极管是PNP型的三极管,与红表笔相接触的那个管脚是它的基极b。对它的进一步判断是:将红、黑表笔对调一下,即将黒表 笔接触基极b,红表笔先后接另外两个管脚,重复测量一次,若测得的两个阻值均很大,则说明此三极管就是PNP型的三极管,且红、黑表笔对调后,与黒表笔相接触的那个管脚就是它的基极b,这就是证明原来判断是正确的。
3、否则,重复步骤,直到测得的两个阻 值都很小或者测试三次以上为止。
4、若以红表笔为基准,把三极管的三个管脚都试了一遍,但它们都不满足步骤的条件, 则说明这个三极管是NPN型的三极管,对它的进一步判断步骤如下:把红、黑表笔位置对调一下,即以黑表笔为基准,红表笔分别接另外两个管脚。若某一次测得的这两个阻值都很小(即阻值小于几百欧姆),则说明这个三极管是NPN型的三极管,与黑表笔相接触的那个管脚是它的基极B。
由以上可知,用万用电表测阻值法不仅可以区分PNP和NPN型三极管,而且还可以把三极管的基极b判断出来,更可以测量出贴片三极管的好坏!
