三极管怎么检测维修实战及方法步骤解析

返回列表来源:壹芯微 发布日期 2019-06-06 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,三极管怎么检测维修实战及方法步骤解析,请看下方

三极管,全称应为半导体三极管,也称双极型晶体管、晶体三极管,是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号, 也用作无触点开关。晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种。

三极管产品参数

特征频率fT

:当f= fT时,三极管完全失去电流放大功能.如果工作频率大于fT,电路将不正常工作.

fT称作增益带宽积,即fT=βfo。若已知当前三极管的工作频率fo以及高频电流放大倍数,便可得出特征频率fT。随着工作频率的升高,放大倍数会下降.fT也可以定义为β=1时的频率.

电压/电流

用这个参数可以指定该管的电压电流使用范围.

hFE

电流放大倍数.

VCEO

集电极发射极反向击穿电压,表示临界饱和时的饱和电压.

PCM

最大允许耗散功率.

封装形式

指定该管的外观形状,如果其它参数都正确,封装不同将导致组件无法在电路板上实现.

三极管如何检测

三极管检测维修实战

三极管通常被应用在控制电路电路板中,为了准确测量,一般采用开路测量。

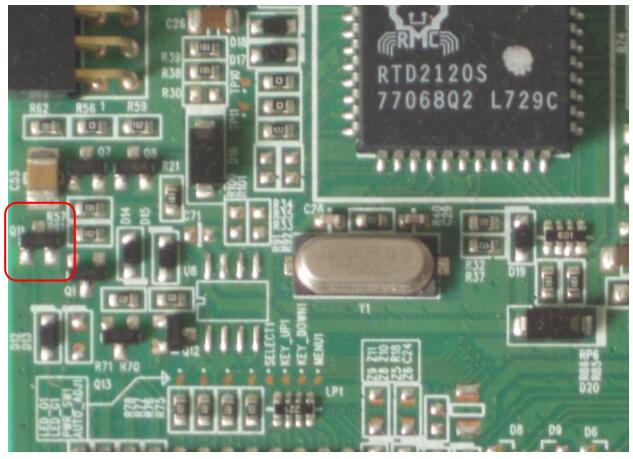

(1)首先将待测贴片三极管所在电路的电源断开,接着对贴片三极管进行观察,看待测贴片三极管有无烧焦、虚焊等明显的物理损坏,如图图1所示。如果有,则该贴片三极管已发生损坏。

三极管检测

图1 待测贴片三极管的观察

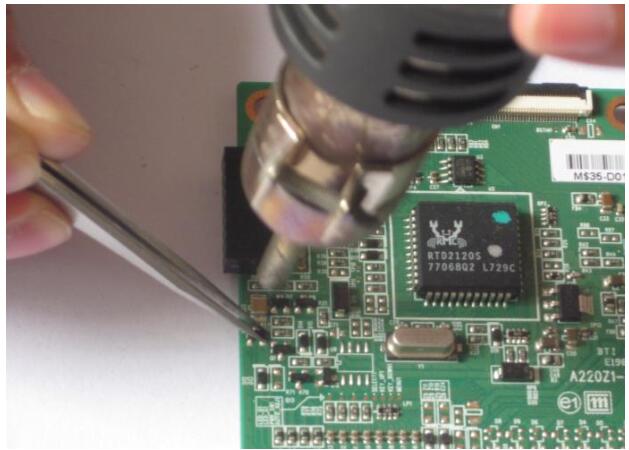

(2)如果待测贴片三极管外观没有明显的物理损坏,接着用热风焊台将待测贴片三极管从电路板上吹下,此时需用一小镊子作为辅助工具以免将手烫伤,如图2所示。

三极管检测

图2 用热风焊台吹下待测贴片三极管

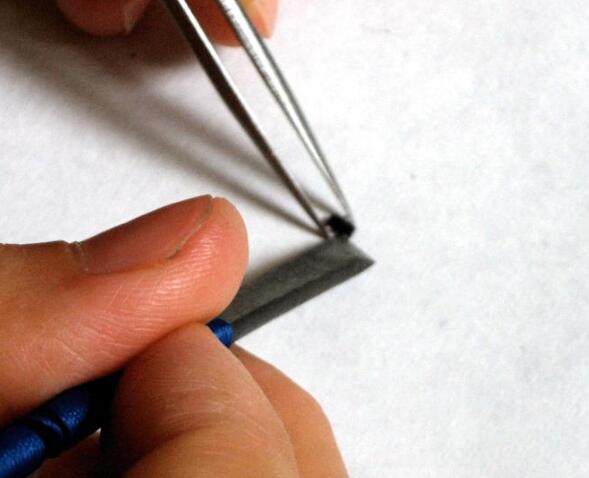

(3)用一小刻刀清洁贴片三极管的引脚,去除引脚上的污物,如图3所示。避免因污物的隔离作用而影响测量的准确性。

三极管检测

图3 三极管的清洁

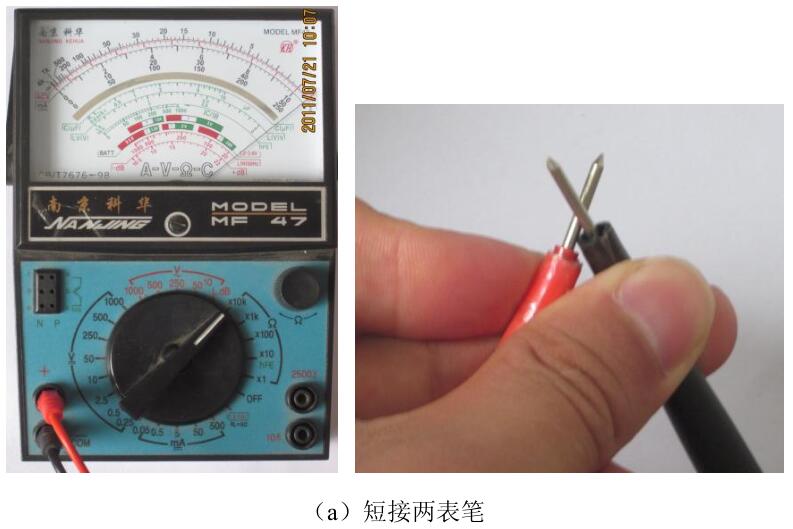

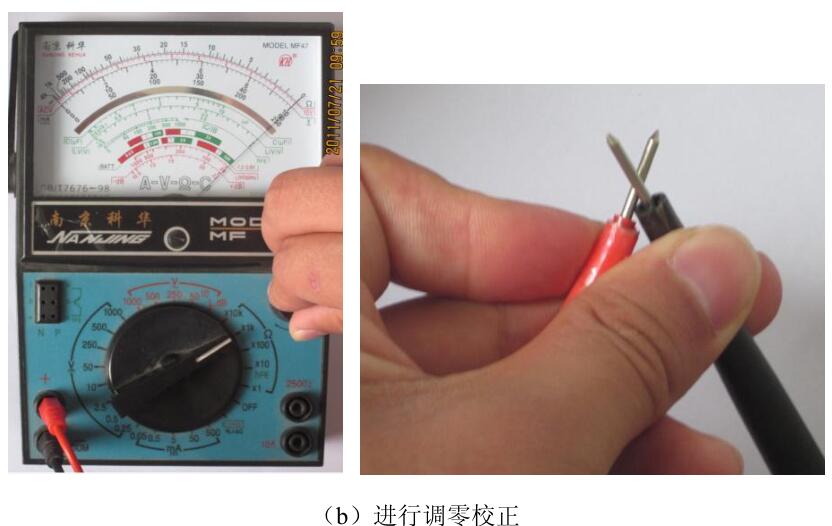

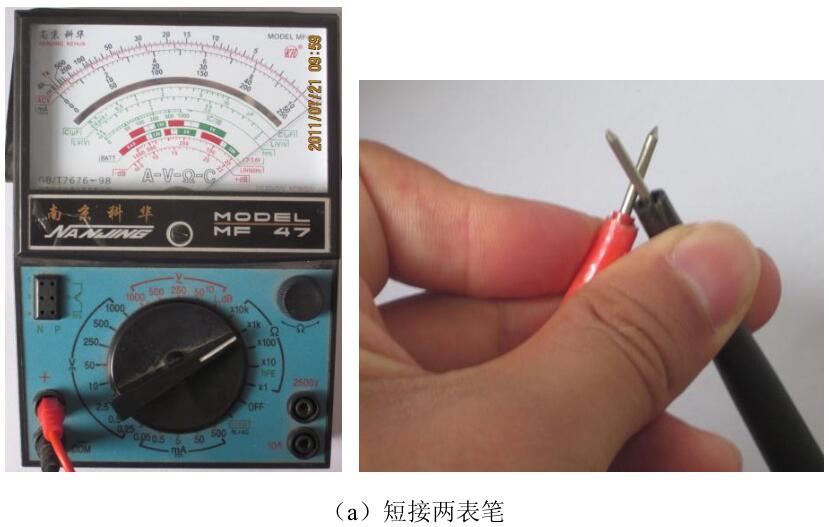

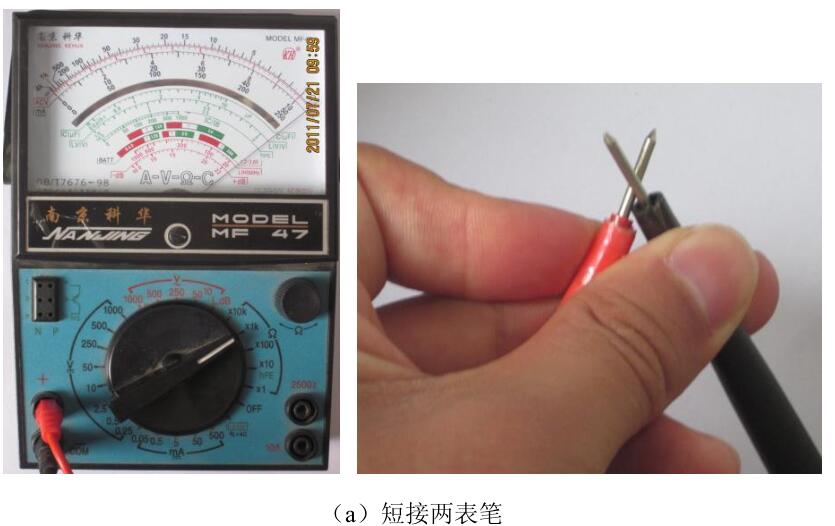

(4)清洁完成后,将指针式万用表的功能旋钮旋至“R×1k”挡,然后短接两表进行调零校正,如图4所示。

三极管检测

三极管检测

图4 指针万用表的调零校正

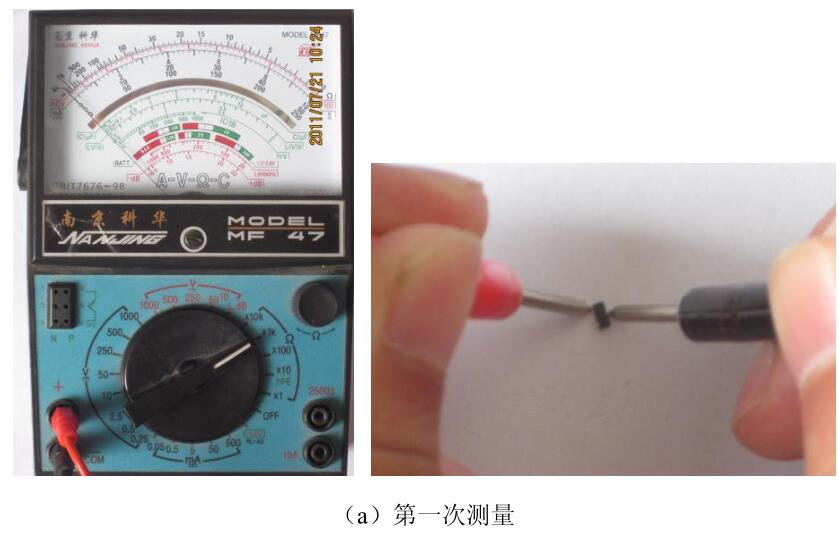

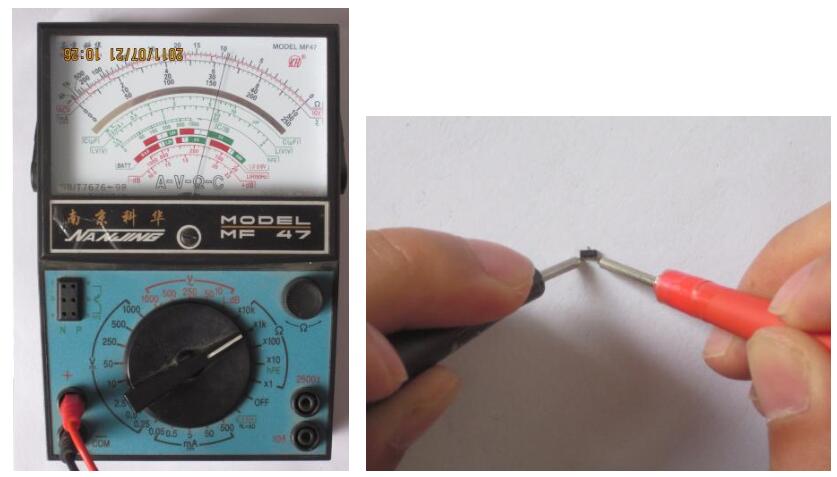

(5)将指针式万用表的黑表笔接在贴片三极管一只引脚上不动(为方便起见选择单只引脚那侧的引脚),用红表笔分别与另外二只引脚测量。测量两只引脚与该引脚间的电阻,如图5所示。

三极管检测

三极管检测

图5 三极管类型的判断

由图 我们知道,两次检测所得的结果均为无穷大,此时不可盲目的认为该三极管是PNP 三极管且黑表笔所接的即为三极管的基极。因为不止 N→P 间的阻值为无穷大,集电结与发射结之间的阻值仍可能为无穷大。需要进一步进行测量。

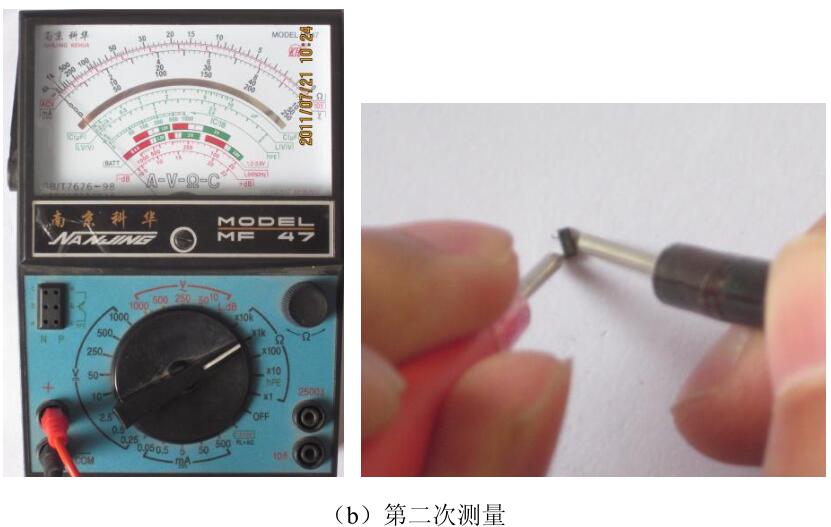

(6)交换黑表笔所接的引脚,用同样的方法再次进行测量如图6所示。

三极管检测

三极管检测

(a)第一次测量

(b)第二次测量

图6 三极管类型的判断

两次所测的阻值分别为一较小的固定阻值,因此可断定该贴片三极管为 NPN 型。

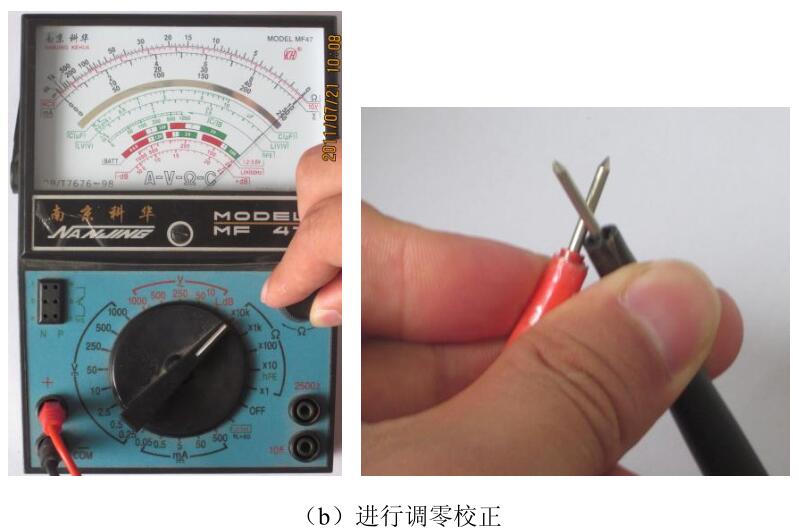

(7)将指针式万用表的功能旋钮旋至“R×10k”挡,然后短接两表进行调零校正,如图7所示。

三极管检测

三极管检测

图7 指针万用表得的调零校正

(8)将万用表的红、黑表笔分别接三极管基极外的二只引脚,并用一只手指将基极与黑表笔相接触,观察表盘读数如图8所示。

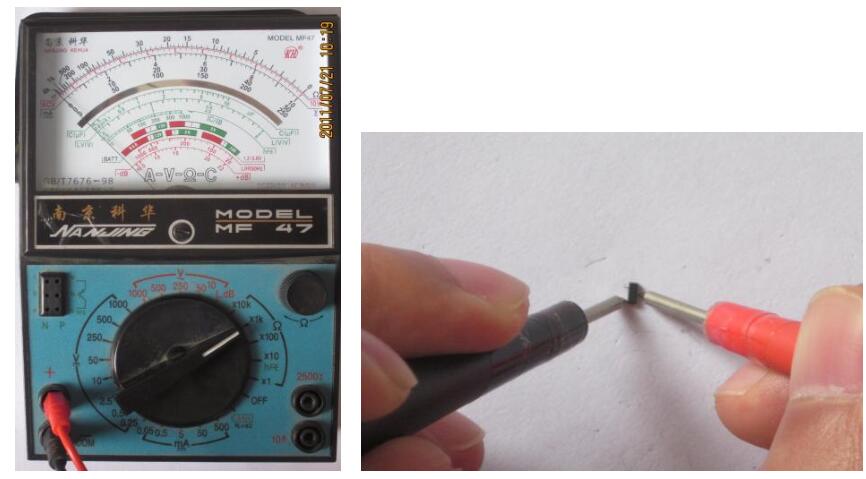

三极管检测

图8 三极管极性测试

(9)交换红、黑表笔所接的引脚,用同样的方法再测一次,如图9所示。

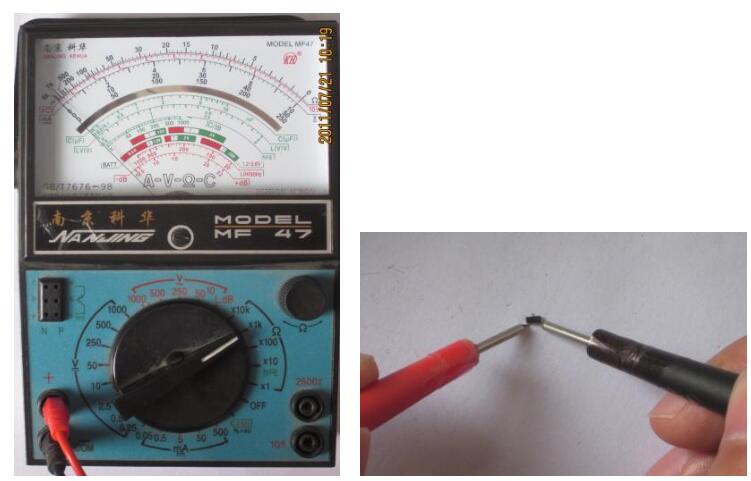

三极管测试

图9 三极管极性测试

在两次测量中,指针偏转量较大的那次,黑表笔所接的是贴片三极管的集电极,红表笔所接的是贴片三极管的发射极。

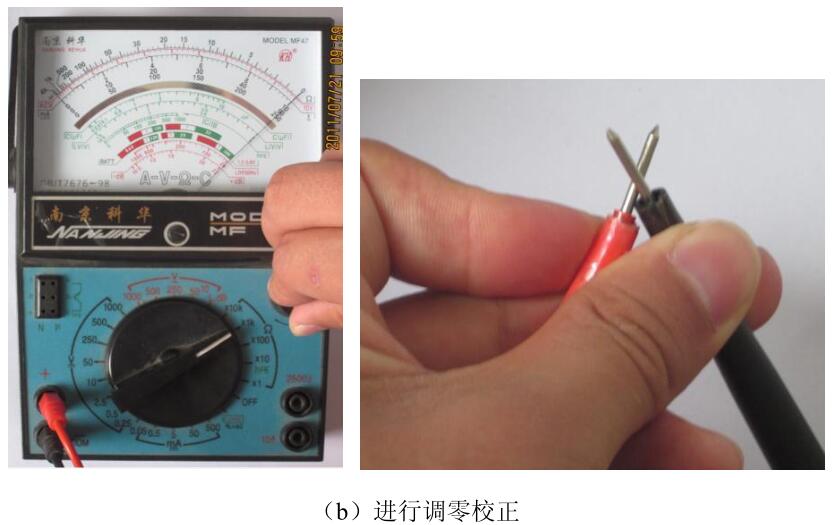

(10)识别出三极管的发射极和集电极后,将指针式万用表的功能旋钮旋至“R×1k”挡,然后短接两表进行调零校正,如图10所示。

三极管测试

三极管测试

图10 指针万用表的调零校正

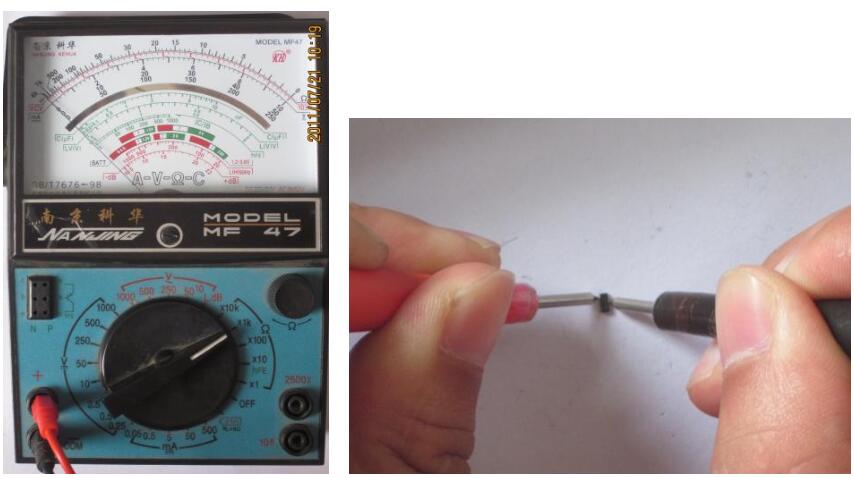

(11)将万用表的黑表笔接在贴片三极管的基极上,红表笔接在贴片三极管的集电极引脚上,观察表盘读数。如图11所示。

三极管测试

图11 基极到集电极间阻值的检测

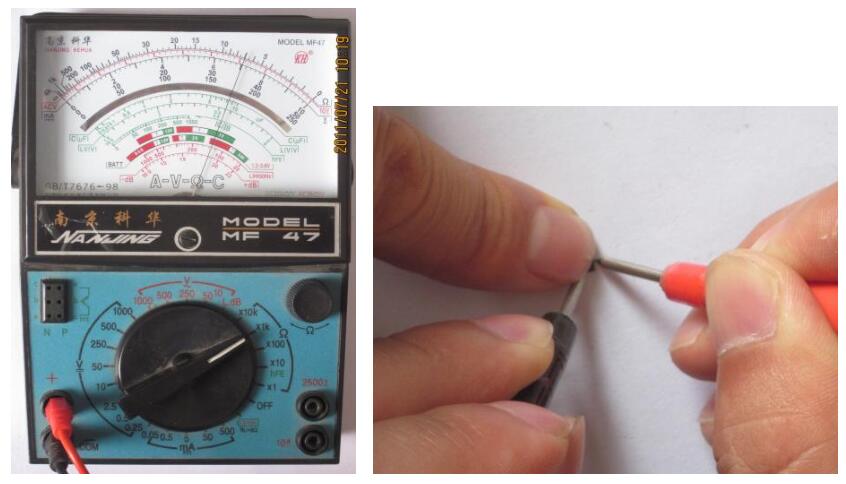

(12)交换两表笔,将红表笔接在贴片三极管的基极引脚上,黑表笔接在贴片三极管的集电极引脚上,观察表盘读数。如图12所示。

三极管测试

图12 集电极到基极间阻值的检测

由于三极管基极到集电极间为一较小的固定阻值,且集电极到基极间的阻值无穷大,所以三极管的集电结功能正常。

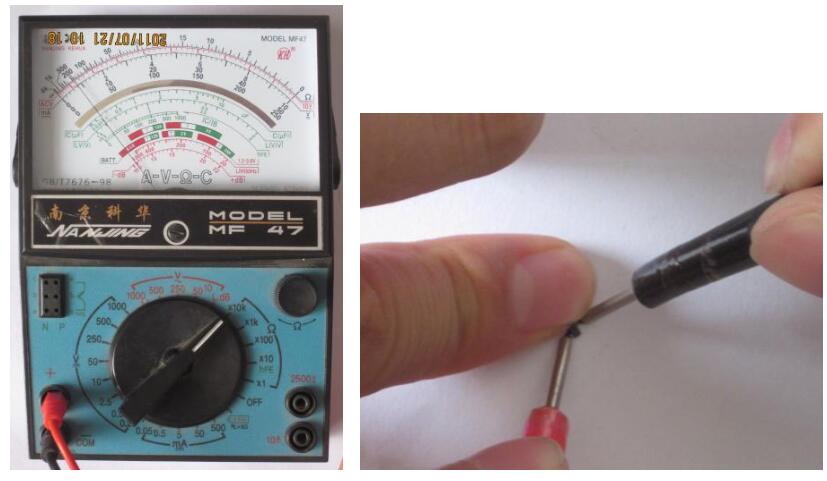

(13)将万用表的黑表笔接在贴片三极管的基极上,红表笔接在贴片三极管的发射极引脚上,观察表盘读数。如图13所示。

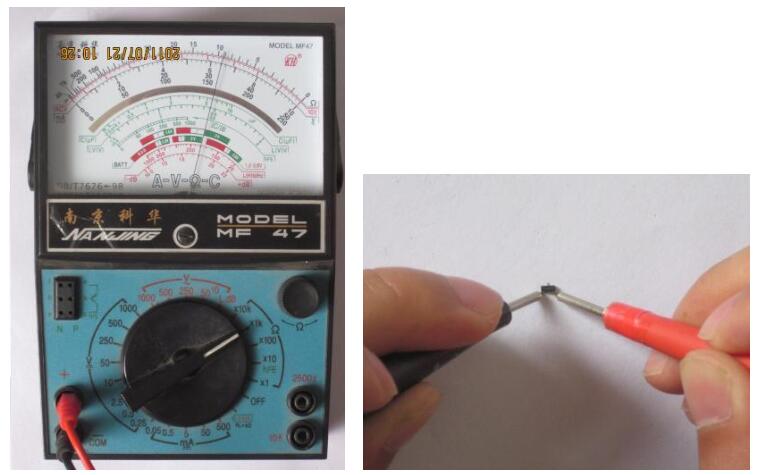

三极管测试

图13 基极到集电极间阻值的检测

(14)交换两表笔,将红表笔接在贴片三极管的基极引脚上,黑表笔接在贴片三极管的发射极引脚上,观察表盘读数。如图14所示。

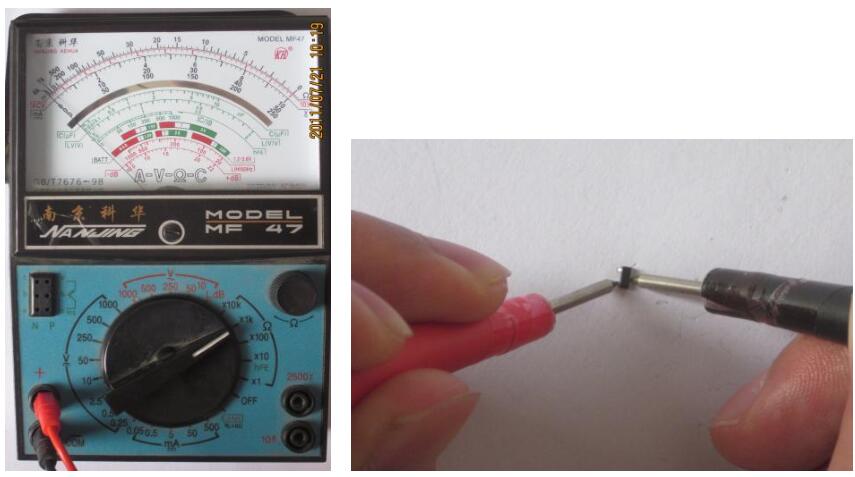

三极管测试

图14 集电极到基极间阻值的检测

由于三极管基极到发射极间为一较小的固定阻值,且发射极到基极间的阻值为无穷大,所以三极管的发射结功能正常。

(15)将万用表的黑表笔接在三极管的集电极上,红表笔接在三极管的发射极引脚上,观察表盘读数如图15所示。

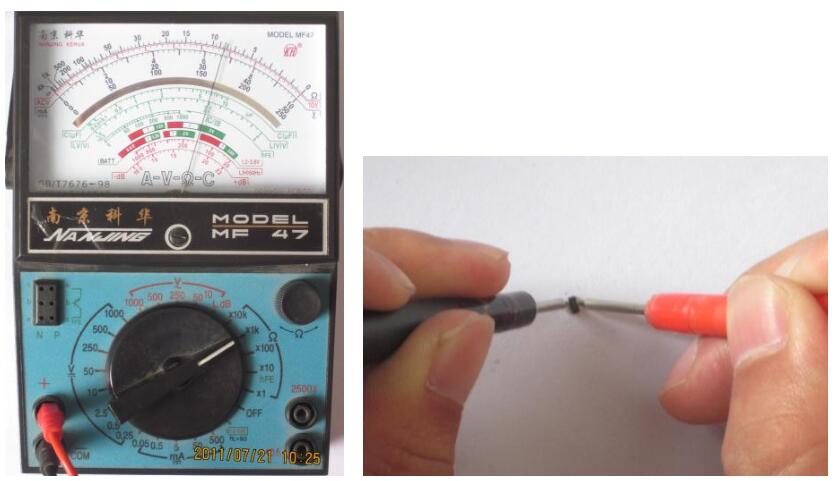

三极管测试

图15 集电极到发射极间阻值的检测

(16)交换两表笔,将红表笔接在三极管的集电极引脚上,黑表笔接在三极管的发射极引脚上,观察表盘读数。如图16所示。

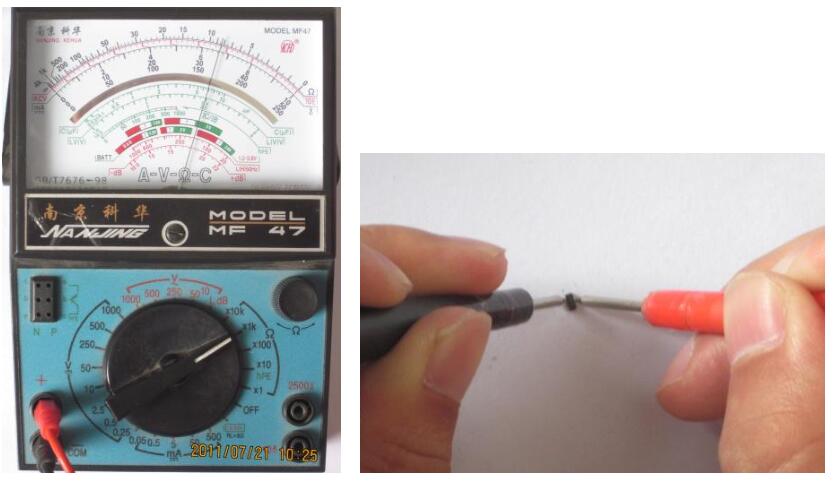

三极管测试

图16 发射极到集电极间阻值的检测

由于三极管集电极到发射极间的阻值为无穷大,且发射极到集电极间的阻值为无穷大,所以三极管集电极到发射极间的绝缘性良好。经上述检测得出结论,该三极管的功能正常。
