三极管基本共射极放大电路的工作原理

当ui=0时,称放大电路处于静态。

共射放大电路:由于电路的输入回路与输出回路以发射极为公共端,故称之为共射放大电路,并称公共端为“地”。

放大电路要设置合适的静态工作点,使信号的整个周期内晶体管始终工作在放大状态,输出信号才不会产生失真。

三极管

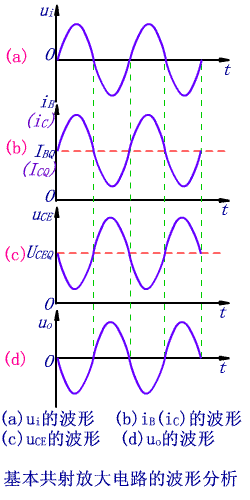

共射放大电路的波形分析

三极管

放大电路的组成原则

直流电源要设置合适静态工作点,并做为输出的能源。对于晶体管放大电路,电源的极性和大小应使晶体管基极与发射极之间处于正向偏置;而集电极与基极之间处于反向偏置;即保证晶体管工作在放大区。

电阻取值得当,与电源配合,使放大管有合适的静态工作电流。

输入信号必须能够作用于放大管的输入回路。

当负载接入时,必须保证放大管输出回路的动态电流能够作用于负载,从而使负载获得比输入信号大得多的信号电流或信号电压。

直流耦合共射放大电路

共地:在实用放大电路中,为防止干扰,常要求输入信号、直流电源、输出信号均有一端接在公共端,即“地”端,称为“共地”。

三极管

直接耦合:信号源与放大电路,放大电路与负载电阻均直接相连,故称为“直接耦合”。

静态工作点的求法:

三极管

阻容耦合共射放大电路

耦合电容:电容C1用于连接信号源与放大电路,电容C2用于连接放大电路与负载,这种在电路中起连接作用的电容称为耦合电容。

阻容耦合:利用电容连接电路称为阻容耦合。

静态工作点的求法:
