三极管当做开关的导通方式

返回列表来源:壹芯微 发布日期 2019-10-24 浏览:-

三极管是电子行业常用的元器件之一,他是一种电流型控制的器件,他有三种工作状态:截止区,放大区、饱和区。当三极管当做开关使用时,他工作在饱和区。下面简短讲解三极管作为开关使用的方法,只讲干货。

NPN型三极管

以驱动蜂鸣器为例,NPN驱动蜂鸣器的电路如下图所示:

绝对干货!三极管当做开关的导通方式

单片机的输出口通过一个电阻接到基极,发射极接蜂鸣器的正极,集电极通过电阻接电源。当单片机的管脚SPEAK为高电平时,PN结发生正向偏置,三极管处于导通状态,蜂鸣器两个管脚得电,发声。

记住:NPN三极管的基极为高电平时三极管导通。

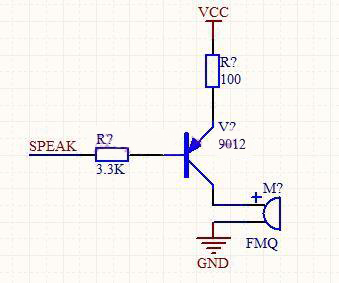

PNP型三极管

三极管当做开关的导通方式

单片机的输出口通过一个电阻接到基极,集电极接蜂鸣器的正极,发射极通过电阻接电源。当单片机的管脚SPEAK为低电平时,PN结发生正向偏置,三极管处于导通状态,蜂鸣器两个管脚得电,发声。

记住:PNP三极管的基极为低电平时三极管导通。
