在实际应用中,三极管电路会由于生产,或者物料自身原因出现各种各样的问题,作为一个合格的硬件工程师,经常需要分析电路中出现的各种故障。当我们分析三极管电路的故障时,我们必须了解三极管的一些基本特性,比如对于硅管,VBE 的电压范围一般是0.6V-1.2V(1.2V是在最坏的情况下)。我们将万用表的红表笔探头放在基极上,而黑表笔放在发射极上时,一旦电路通电,那么万用表的读数需要在0.6V-1.2V范围才是正常的,如果万用表读数是0V,就可以判定晶体管基极-发射极短路了。另一方面,如果万用表读数与基极驱动电平相同,则可以判断晶体管基极-发射极开路。
如果三极管电路工作在饱和区,当三极管电路集电极电压正常通电并且基极有驱动电平,我们将万用表的红表笔探头放在三极管集电极,而黑表笔放在发射极上VCE的电压,如果电压接近0V,那么三极管正常导通,如果三极管关断时,电压值应与VCC电压相同。接下来举几个例子分析一下。

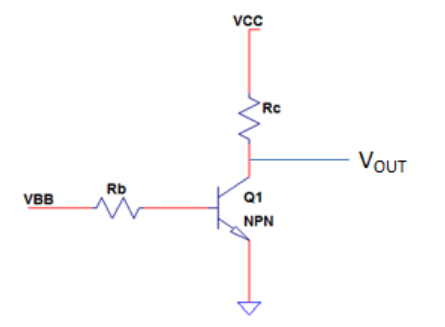

实例分析1:
1.故障模式:输出电压始终为低电平(0V);
可能的原因:
Rb电阻虚焊开路;
Rb熔断了;
2.故障模式:输出一直高电平;
可能的原因:
Rb电阻虚焊开路;
Q1开路;
3.故障模式:输出电压断断续续高低变化不稳定;
可能的原因:
Rb 焊锡不良或 Rb器件有问题;
Q1 焊接不良或Q1器件有问题;
Rc焊锡不良或Rc器件有问题;

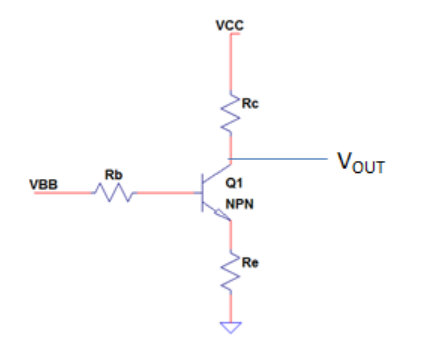

实例分析2:
故障模式:输出始终为低电平(0V);
可能的原因:
Re电阻短路;
Re电阻和Q1都短路;
故障模式:输出始终为 VCC高电平;
可能的原因:
Q1开路;
Re开路;
Rc短路;
故障模式:输出不为零,但不是VCC电压:
可能的原因:
Rc开路;
