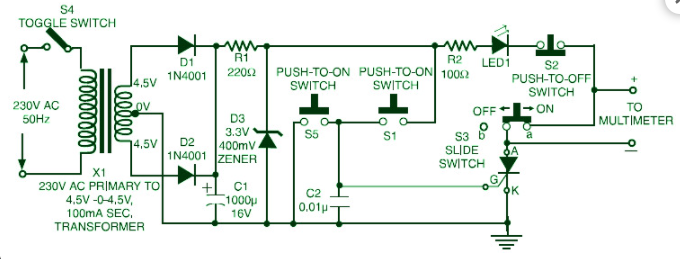

这是TRIAC、SCR和晶体管测试仪的电路图。这是一个非常简单的电路，可用于测试 SCR 和三端双向可控硅开关。该电路甚至可用于检查 PNP 和 NPN 晶体管。

该电路在 3V DC 上工作，使用齐纳二极管与降压变压器和整流器布置相结合，如图所示。或者，可以使用两个笔形电池为电路供电。

要测试 SCR，请将其插入插座中，并将端子插入适当的插槽中。将开关 S3 滑动到“on”位置（朝向“a”）并短暂按下开关 S1。LED 会一直发光，直到按下开关 S2 或使用开关 S4 短时间中断降压变压器的电源供应。这将表明被测 SCR 是可用的。

将开关 S3 置于“关闭”位置（朝向“b”），您可以连接毫安表或万用表来监测流过 SCR 的电流。如果 SCR “不好”，LED 将永远不会发光。如果 SCR 出现故障（泄漏），LED 会自行发光。换言之，如果 LED 仅在按下开关 S1 时点亮，而在按下开关 S2 时熄灭，则 SCR 良好。

为了测试双向可控硅，首先将其 MT1 端子连接到 A 点（正极），MT2 连接到 K 点（负极），并将其栅极连接到 G 点。现在，在按下开关 S1 时，LED 会发光。短按开关 S2，LED 将熄灭。接下来，按下开关 S5，LED 将不发光。

现在将 MT1 和 MT2 反向连接，即将 MT1 连接到负极，将 MT2 连接到正极。对于一个工作良好的双向可控硅，S2 不会在双向可控硅中启动导通，并且 LED 将保持关闭。另一方面，S5 的瞬时按下将启动三端双向可控硅开关的导通，LED1 将发光。

TRIAC 泄漏的指示与 SCR 的指示相似。如果在上述两个测试过程中，LED 都亮起，那么只有三端双向可控硅开关是好的。

在连接电路中的任何可控硅/可控硅之前，请检查其阳极/MT1 与外壳的连接。（注：双向可控硅实际上是两个 SCR 背靠背连接。第一个接受正脉冲导通，第二个接受负脉冲导通。）

晶体管测试仪使用

您还可以通过在开关 S1 和 S5 的连接点与 G 点之间引入一个电阻器（约 1 千欧）来检查该电路的晶体管。NPN 的集电极或 PNP 晶体管的发射极要连接到正极（A 点） ，而 NPN 的发射极和 PNP 晶体管的集电极连接到负极（K 点）。两种情况下的底座都应连接到 G 点。

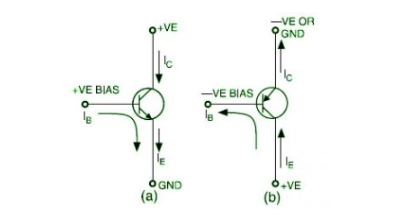

上图显示了 PNP 和 NPN 晶体管的常规电流方向和正向偏置条件。如果被测三极管是NPN型，按下S1，LED灯亮，松开或抬起手指，灯灭，说明三极管是好的。对于 PNP 晶体管，按下开关 S5 时 LED 亮，松开时 LED 熄灭。这表明被测晶体管是好的。漏电或短路的 SCR 或晶体管将由 LED 本身的永久发光来指示，即无需按下开关 S1 或 S5。
