三极管的C极与E极在结构上的区别是什么

返回列表来源:壹芯微 发布日期 2019-10-18 浏览:-

三极管的C极与E极在结构上的区别是什么

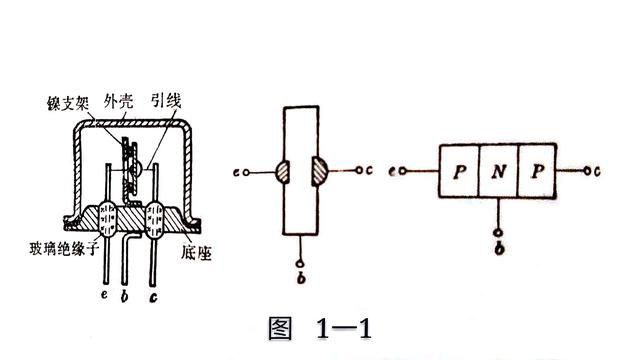

如果把晶体三极管的外壳打开,可以看到,基极b是接在中间的一块半导体上,而发射极e和集电极C则在二边的半导体上。

三极管

如果二边的材料是P型半导体,中间夹着的是N型半导体,如上图1一1所示,这样的三极管就叫做PNP型三极管。

如果二边材料是N型半导体,中间基极材料是P型半导体,则这样的三极管叫做NPN型三极管。

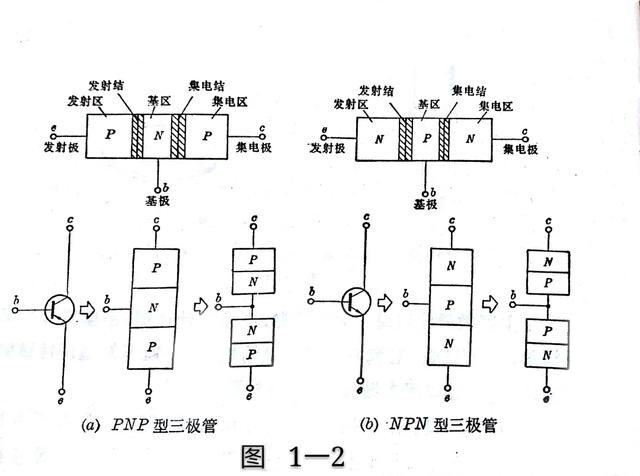

无论是PNP型三极管或NPN型三极管,都可分为三个区;发射区、集电区和基区。对应于这三个区分别引出的三个极;发射集e、集电极C和基极b,如下面图1一2所示。

三极管

无论是PNP型三极管,还是NPN型三极管,它们的工作原理是一样的,只不过是在使用时它们的电源的极性而不同。

下面简单着重分析PNP型三极管。一般晶体三极管的基区做得很薄,而集电区面积做得较大。在基区与集电区之间形成的一个PN结称为集电结。在基区与发射区之间形成的PN结称为发射结。这二个结好象是二个串联的背靠背的二极管,如上面图1一2所示。因此,e、b或b、C之间都好象是一个二极管,和二极管一样,同样具有单向导电的性质。但是由于它们具有一个共同的做得很薄的基区,因此与二极管就有差异。差异就是三极管的主要性能。

希望上面回答能够帮助你正确理解三极管的三个极。
