三极管8050的工作原理以及放大倍数

返回列表来源:壹芯微 发布日期 2019-04-24 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,三极管8050的工作原理以及放大倍数,请看下方

三极管8050是非常常见的NPN型晶体三极管,在各种放大电路中经常看到它,应用范围很广,主要用于高频放大。也可用作开关电路。

工作原理

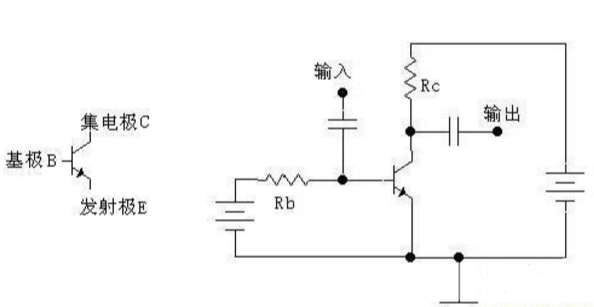

三极管8050是一种控制元件,主要用来控制电流的大小,有三个极,分别叫做集电极C、基极B、发射极E。以共发射极接法为例(信号从基极输入,从集电极输出,发射极接地),利用8050三极管工作理,当基极电压UB有一个微小的变化时,基极电流Ib也会随之有一小的变化,受基极电流Ib的控制,集电极电流Ic会有一个很大的变化,基极电流Ib越大,集电极电流Ic也越大,反之,基极电流越小,集电极电流也越小,即基极电流控制集电极电流的变化。

但是集电极电流的变化比基极电流的变化大得多,这就是三极管的放大作用。Ic的变化量与Ib变化量之比叫做三极管的放大倍数β(β=ΔIc/ΔIb,Δ表示变化量。),三极管的放大倍数β一般在几十到几百倍。三极管在放大信号时,首先要进入导通状态,即要先建立合适的静态工作点,也叫建立偏置,否则会放大失真。

在三极管8050的集电极与电源之间接一个电阻,可将电流放大转换成电压放大:当基极电压Ub升高时,Ib变大,Ic也变大,Ic在集电极电阻Rc的压降也越大,所以三极管集电极电压Uc会降低,且Ub越高,Uc就越低,ΔUc=ΔUb。对三极管放大作用的理解,切记一点:能量不会无缘无故的产生,所以,三极管一定不会产生能量,但三极管厉害的地方在于:它可以通过小电流控制大电流。

三极管8050

三极管8050放大倍数

三极管在不同的集电极工作电流下,放大倍数会有不同的数值,

8050的hfe分为三档即B、C、D(如下表),总范围是30~100之间。

计算公式

hFE=Ic/Ib

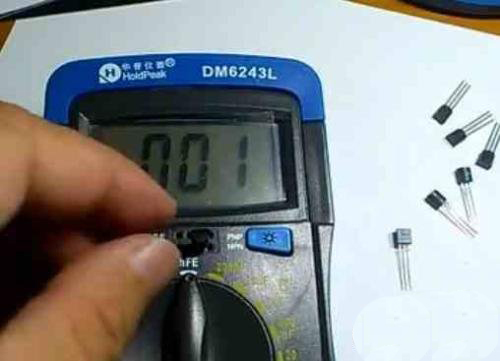

具体测量方法:

将数子表拨到NPN(hfe)档,将三极管的管脚e、b、c、别插入,显示的数字就是该管的直流放大倍数。

注:8050的管脚排列为1e,2b,3c。

三极管
