三极管331与431的区别是什么

返回列表来源:壹芯微 发布日期 2019-10-24 浏览:-

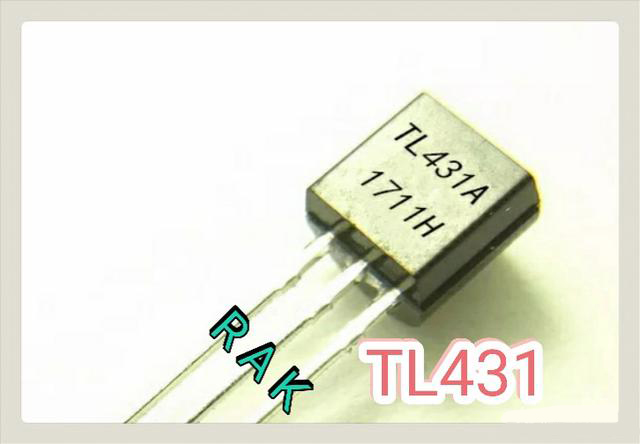

431的完整型号为TL431,虽然其外形与TO-92封装的小功率三极管一样,但其不是三极管,而是一款精密基准电压源IC,其外形如下图所示。

三极管

431常见的封装为TO-92封装(如上图所示)

和SOT-23封装,其三个引脚功能分别为R、A、K。该IC在电路中一般作为一个精密基准电压源使用,用来产生2.5~36V的基准电压。其典型应用电路如下图所示。

三极管

TL431只要外接三个电阻即可产生2.5~36V的基准电压,图中R1为限流电阻,电路的输出电压Uo由R2和R3决定,改变其阻值,即可获得不同的基准电压,这种采用431产生的基准电压的温度稳定性远优于2DW7这类精密稳压管构成的稳压电路。一般用于电路中对基准电压稳定性要求较高的场合。

三极管

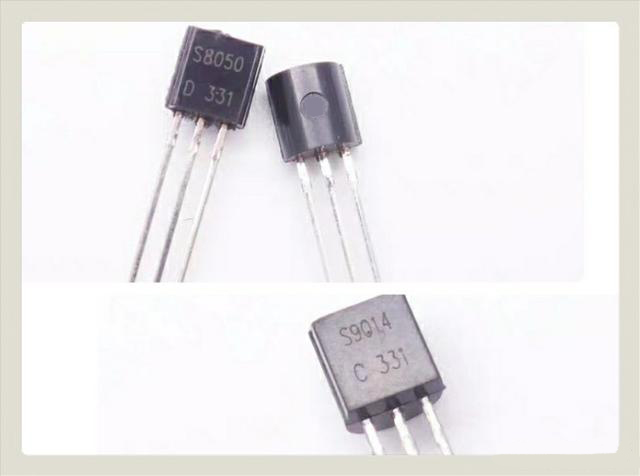

提问者说的331应该是三极管的产品序号,像常用的8050、9014及A733三极管上面经常标有“C331、D331”字样(见上图),有些初学者常将之误认为是三极管的型号。

综上所述,431和“331”之类的三极管的区别是:431为基准电压源IC,主要用来构成基准电压源,不能像三极管一样构成线性放大器,而“331”三极管一般用来构成线性放大器或电子开关驱动负载。
