三极管13001用8050代换可以吗

返回列表来源:壹芯微 发布日期 2019-01-08 浏览:-

壹芯微作为国内专业生产三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,像今天有位客户来咨询说,三极管13001用8050代换可以吗,处理好这个问题后,就来到这里,打算跟各位分享一下,后面有遇到相同的问题可以参考解决

上次工程反馈到用9013替换8050三极管,这次又有客户询问到用8050三极管来替换13001三极管。很多客户对元器件不够了解,随意替换肯定会出问题的,今天就详细介绍一下!

首先要了解的就是13001三极管的具体参数和用途:
13001是小功率高压高速开关三极管,最典型应用就是荧光灯电子镇流器。TO-92封装图及管脚排列说明:
S8050
封装TO-92的13001主要参数:
集电极-基极最高耐压VCBO=500V
集电极-发射极最高耐压VCEO=400V
发射极-基极最高耐压VEBO=9V
集电极电流IC=0.3A
耗散功率PC=7W
结温 Tj=150℃
贮藏温度 TSTG=-5?150℃
直流放大系数HFE=8?40
还有一种13001是硅npn型小功率开关三极管,主要应用于节能灯电子镇流器、手机充电器等开关电源电路。具有击穿电压高、反向漏电流小、开关速度快、饱和压降低、高温性能好等特点。TO-251封装的管脚图和引脚排列:
s80501脚:基极; 2脚:集电极; 3脚:发射极

TO-251封装13001 的主要参数:
集电极最大耗散功率PCM=1.2W(Tamb=25℃)
集电极最大允许电流ICM=0.2A
集电极-基极反向击穿电压BVCBO=600V
集电极-发射极反向击穿电压BVCEO=400V
发射极-基极反向击穿电压BVEBO=7V
结温 Tj=150℃
贮藏温度 TSTG=-5?150℃
直流放大系数HFE=8?40

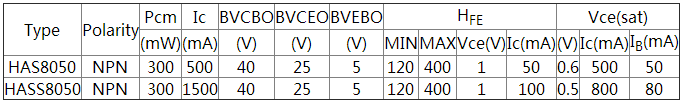

了解完13001,咋们再看看8050三极管的参数:
S8050只需要看集电极-发射极反向击穿电压这一个参数就可以知道,13001和8050不是同一个系列的三极管,完全谈不上替换。
如果要替换13001,只要满足是同一系列三极管,参数相差不多,或者13001系列的其他型号,比如13002、13003等参数大于13001的三极管。

壹芯微科技针对三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
