三端稳压管实现直流稳压电源的设计思路以及接线方法说明

返回列表来源:壹芯微 发布日期 2019-05-27 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,三端稳压管实现直流稳压电源的设计思路以及接线方法说明,请看下方

三端稳压管就是提供稳定的电压给后级电路,比如给单片机提供稳定的3V或者5V电源,这样单片机才可以稳定的运行。

三端稳压管顾名思义,就是有三个端口的稳压器,一般是输入电压,输出电压,地三个端口,只需要外围简单几个电容即可,使用简单方便。

三端稳压管实现直流稳压电源的设计

三端稳压管直流稳压电源

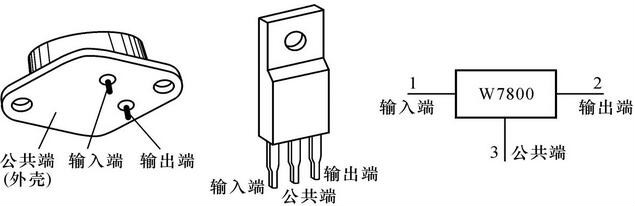

从左往右开始数第一个为带金属外壳的稳压器,由于集电极的面积较大,因此能够大功率的工作,第二个图片是我们常见到的三端稳压管的形状,下面有三个输出引脚,在图中我们也能够很清晰地看到各个引脚的功能,第三张图片就是我们在电路中见到的形式,总之这三张图片就是为了描述三端稳压管三个引脚的功能。

三端稳压管直流稳压电源

三端稳压管大体上可以分为两大种分别为78xx系列还有79xx系列,其中前者使输出稳定正电压xx表示的稳定电压数值,例如7805那就是5v的稳压管,7812就是12v的稳压管,79系列的也是如此但是稳定电压的是负值,例如7905这里的输出稳定电压值就是负5v,7912这里的输出稳定电压值就是负12v。

三端稳压管的种类还是比较多的,一般在5-24v之间,像5V、6V、7V、8V、9V、10V、12V、15V、18V和24V都是我们在电路设计中经常会用到的,负电压也是如此,可以认为这两个管子是互补对称的。

那么三端稳压管的通用电路是什么样的呢?来看下常用原理图

三端稳压管直流稳压电源

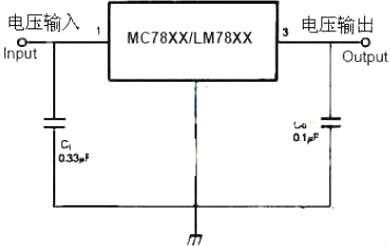

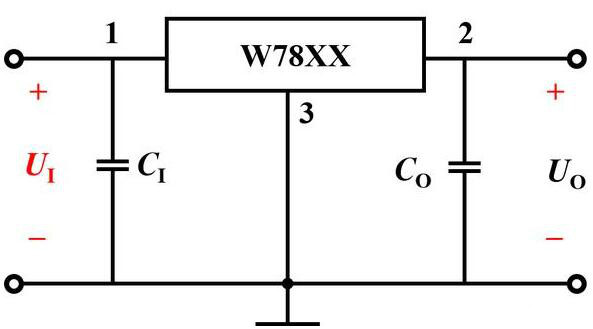

电路图还是比较简单的,我们可以很直观的看到有电容C1、C0、还有三端稳压管,这里的三端稳压管选用几伏的,那么输出电压就对应几伏的,此外我们在选用的时候,电容C1和C0都不宜过大,一般C1取0.33uf,C0取0.1uf,如果在设计的过程中材料急缺,没有电容,不加也是可以的,但是输出端的电压波形不是很好,也是能够实现稳压只是效果不好。

此外还要注意一下,由于三端稳压管只能实现降压稳压,所以输入电压一定要大于输出电压,一般要高于输出电压2v左右,在2v-5v之间都是效果较好的,大家可以根据实际情况进行选择。

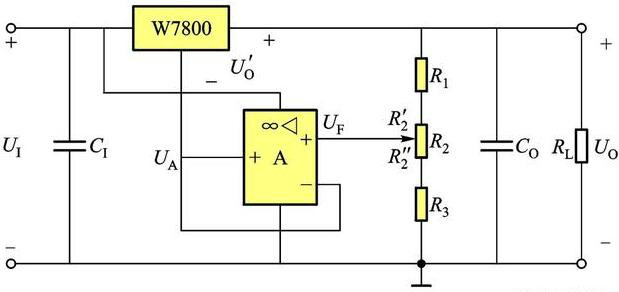

其实三端稳压管不单单能够实现稳压,也是可以实现输出电压可调的,但是最好还是不要这样,如果实现没有办法,可以选择这种方法,我也把原理图分享给大家,大家可以参考一下。

三端稳压管直流稳压电源

输出电压公式为

三端稳压管直流稳压电源

U0'就是三端稳压管的稳定电压。

三端稳压管直流稳压电源

三端稳压管接线说明

输出电流小于或等于1A.

三端稳压管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。稳压管在反向击穿时,在一定的电流范围内(或者说在一定功率损耗范围内),端电压几乎不变,表现出稳压特性,因而广泛应用于稳压电源与限幅电路之中。

因为固定三端稳压器属于串联型稳压电路,因此它的原理等同于串联型稳压电路。

其中R1、Rp、R2组成的分压器是取样电路,从输出端取出部分电压UB2作为取样电压加至三极管T2的基极。稳压管Dz以其稳定电压Uz作为基准电压,加在T2的发射极上。R3是稳压管的限流电阻。三极管T2组成比较放大电路,它将取样电压UB2与基准电压Uz加以比较和放大,再去控制三极管T1的基极电位。输入电压Ui加在三极管T1与负载RL相串联的电路上,因此,改变T1集电极间的电压降UCE1便可调节RL两端的电压Uo。也就是说,稳压电路的输出电压Uo可以通过三极管T1加以调节,所以T1称为调整管。由于调整元件是晶体管管,而且在电路中与负载相串联,故称为晶体管串联型稳压电路。电阻R4和T1的基极偏置电阻,也是T2的集电极负载电阻。

当电网电压降低或负载电阻减小而使输出端电压有所下降时,其取样电压UB2相应减小,T2基极电位下降。但因T2发射极电位既稳压管的稳定Uz保持不变,所以发射极电压UBE2减小,导致T2集电极电流减小而集电极电位Uc2升高。由于放大管T2的集电极与调整管T1的基极接在一起,故T1基极电位升高,导致集电极电流增大而管压降UCE1减小。因为T1与RL串联,所以,输出电压Uo基本不变。

同理,当电网电压或负载发生变化引起输出电压Uo增大时,通过取样、比较放大、调整等过程,将使调整调整管的管压降UCE1增加,结果抑制了输出端电压的增大,输出电压仍基本保持不变。

调节电位器Rp,可对输出电压进行微调。调整管T1与负载电阻RL组成的是射极输出电路,所以具有稳定输出电压的特点。

在串联型稳压电源电路的工作过程中,要求调整管始终处在放大状态。通过调整管的电流等于负载电流,因此必须选用适当的大功率管作调整管,并按规定安装散热装置。为了防止短路或长期过载烧坏调整管,在直流稳压器中一般还设有短路保护和过载保护等电路。

7809三端稳压器接线说明

通常以标识面为准左进右出中间接地。7809三端稳压器有以下几部分组成:1、调整电路;2、取样电路;3、取样放大;;稳压过程:设输出电压已达到预设电压。当输出电压变化时,取样电路取得样本经取样放大与基准电路比较判断输出电压是向高了变化还是向低了变化,由此控制调整电路工作,促使调整电路调整输出电压向低或高变化,直到输出达到预设电压。

1、7812三端稳压器接线:

左边输入、中间地线、右边输出

2、1912三端稳压器接线

左边地线、中间输入、右边输出
