三端双向可控硅开关原理图解

返回列表来源:壹芯微 发布日期 2019-11-16 浏览:-

三端双向可控硅开关原理图解

为了减少供给照明开关的能量,调光开关会迅速地开启和关闭照明电路。在这个切换电路中,最关键的要素是一个三极管交流电开关,或者叫作三端双向可控硅开关。

三端双向可控硅开关是一个很小的半导体装置,类似于二极管或晶体管。类似于晶体管的三端双向可控硅开关由很多层不同的半导体材料制成,它包括N型材料(包含许多自由电子)和P型材料(包含许多自由电子可进入的“空穴”)。关于这些材料的说明,请参见半导体工作原理。

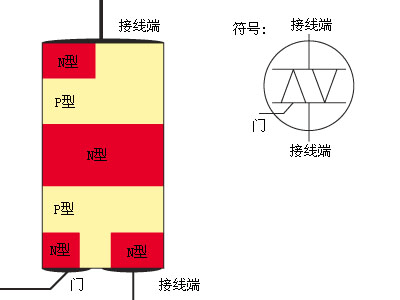

这里是N型和P型材料在三端双向可控硅开关中的排列方式。

双向可控硅

您会发现三端双向可控硅开关有两个电极,分别与电路的两端接通。在这两个电极之间往往存在一个电压差,但是它会随着交流电的波动而改变。也就是说,当电流单向通过时,上接头为阳极,下接头为负极。当电流流向另一个方向时,上接头为负极,而下接头则为阳极。

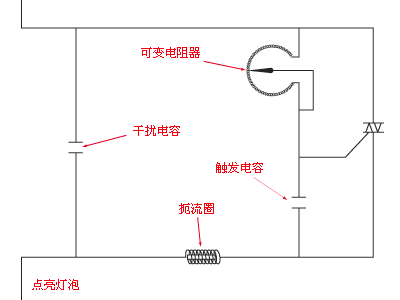

这个门也同样以可变电阻器的方式与电路接通。这个可变电阻器的基本工作原理和在旧式调光开关设计中的可变电阻器是一样的,不同的是它不会浪费这么多能量来产生热量。在下图中您可以看到可变电阻器是如何在电路中工作的。

在图中您可以看到可变电阻器是如何在电路中工作的

双向可控硅

那么这是怎么一回事呢?简单地说:

三端双向可控硅开关作为一个电压驱动的开关。

门上的电压控制着开关的动作。

可变电阻器控制着门上的电压。
