PFC电源主动式与被动式分类介绍

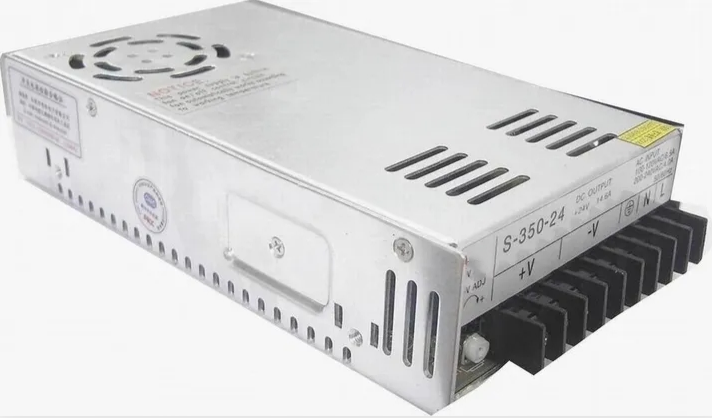

PFC电源

01.PFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量（视在功率）之间的关系，也就是有效功率除以总耗电量（视在功率）的比值。基本上功率因数可以衡量电力被有效利用的程度，当功率因数值越大，代表其电力利用率越高。功率因数是用来衡量用电设备用电效率的参数，低功率因数代表低电力效能。为了提高用电设备功率因数的技术就称为功率因数校正。

计算机开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。目前的PFC有两种，一种为被动式PFC（也称无源PFC）和主动式PFC（也称有源式PFC）。

被动式PFC

02.被动式PFC一般分“电感补偿式”和“填谷电路式（Valley Fill Circuit）”

“电感补偿式”是使交流输入的基波电流与电压之间相位差减小来提高功率因数，“电感补偿式”包括静音式和非静音式。“电感补偿式”的功率因数只能达到0.7～0.8，它一般在高压滤波电容附近。

“填谷电路式”属于一种新型无源功率因数校正电路，其特点是利用整流桥后面的填谷电路来大幅度增加整流管的导通角，通过填平谷点，使输入电流从尖峰脉冲变为接近于正弦波的波形，将功率因数提高到0.9左右，显著降低总谐波失真。与传统的电感式无源功率因数校正电路相比，其优点是电路简单，功率因数补偿效果显著，并且在输入电路中不需要使用体积大重量沉的大电感器。

主动式PFC

03.而主动式PFC则由电感电容及电子元器件组成，体积小、通过专用IC去调整电流的波形，对电流电压间的相位差进行补偿。主动式PFC可以达到较高的功率因数──通常可达98%以上，但成本也相对较高。此外，主动式PFC还可用作辅助电源，因此在使用主动式PFC电路中，往往不需要待机变压器，而且主动式PFC输出直流电压的纹波很小，这种电源不必采用很大容量的滤波电容。

PFC相关专业术语：［1］

1.corrector， power factor （PFC）

功率因数修正器

2.power-factor corrector （PFC）

功率因数修正器

3.power factor control （PFC）

功率因数控制
